Overzicht

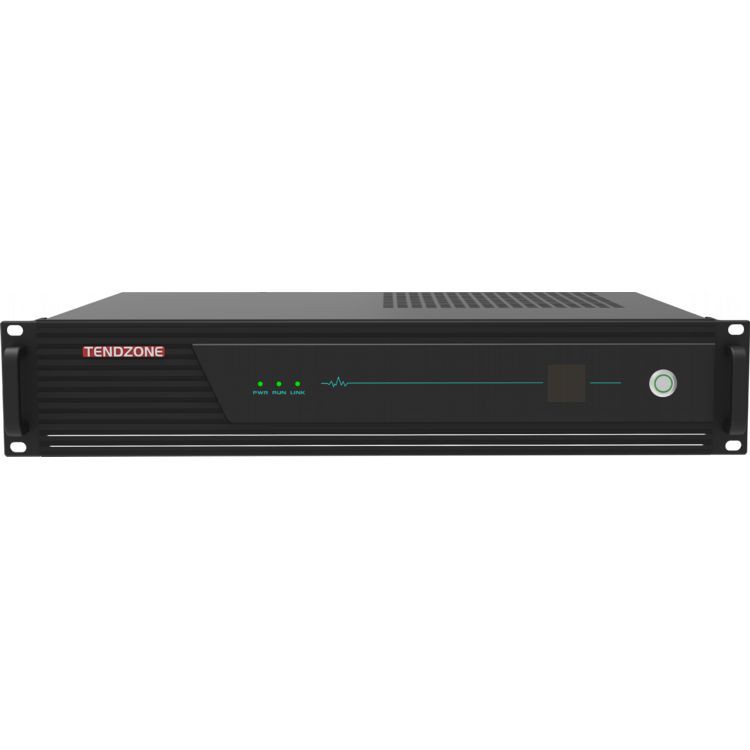

De CLIMBER-1009-serie is de nieuwste 12-in-1 multifunctionele terminalhost van TENDZONE, gebouwd op jarenlange ervaring met geïntegreerde productontwikkeling. Deze geavanceerde oplossing combineert de nieuwste audio-algoritmen, videocodecs, gecentraliseerde bediening, mediaverwerking, communicatie op afstand en andere technologieën van TENDZONE. De CLIMBER-1009 wordt aangedreven door binnenlandse kernprocessors en is een multifunctioneel geïntegreerd apparaat van de volgende generatie, geoptimaliseerd voor embedded systemen.
Dit product is ontworpen met het oog op flexibiliteit en beschikt over een insteekkaartontwerp om tegemoet te komen aan verschillende scenariospecifieke behoeften. Het integreert een reeks functies, waaronder videoconferenties op afstand, lokale opname en uitzending, audioversterking, videomatrixschakeling, randomgevingscontrole, gecentraliseerde uniforme aanraking, gedistribueerde invoer- en uitvoercodecs, IPC-toegang, POE gigabit-switch en meer. De CLIMBER-1009 is ideaal voor toepassingen in multimediavergaderruimtes, slimme klaslokalen, collegezalen, multifunctionele zalen, mobiele commando- en verzendingscentra en andere omgevingen.
Deze 12-in-1 multifunctionele terminalhost ondersteunt een verscheidenheid aan bewerkingen, zoals lokale en externe vergaderingen, livestreaming op afstand, training, supervisie, lesgeven en mobiele bediening. Het biedt naadloze integratie met diverse audiovisuele en omgevingsrandapparatuur, waardoor een intelligente en efficiënte werking mogelijk wordt. Het kan worden geconfigureerd als een hyper-geconvergeerd alles-in-één apparaat met een ingebouwde OPS-computer, draadloze schermprojectie en draadloze microfoonmodules, waardoor een allesomvattende oplossing wordt geboden die ruimte bespaart en gebruikersinteractie vereenvoudigt.
Met een nieuwe generatie mediaverwerkingschips levert de CLIMBER-1009 krachtige prestaties en ondersteunt hij H.265 4K@60fps videocodec, waardoor zowel de beeld- als geluidskwaliteit wordt verbeterd voor een superieure HD-ervaring. Bovendien biedt het aanzienlijke verbeteringen op het gebied van compatibiliteit, netwerkaanpassingsvermogen, vertragingsbeheer, anti-pakketverlies, afhandeling op meerdere schermen en gelijktijdige multifunctionele verwerking, waardoor het een optimale oplossing is voor overheid, ondernemingen, openbare veiligheid, onderwijs, medische en andere sectoren.
Functies
OPS-computer:
- Ingebouwde OPS-computer, voldoet aan kantoorvereisten en kan kantoorsoftware installeren, zoals Tencent Meeting, voor op software gebaseerde videoconferenties. (Aanpasbaar met binnenlandse OPS volgens specifieke behoeften).
Slimme gecentraliseerde controle:
- Geïntegreerde bediening van multimedia-apparatuur via de conferentietablet, waardoor uniform beheer van audio en video, videoconferenties, opnames, uitzendingen en randapparatuur van derden mogelijk is.
- Ondersteunt algemene centrale besturingsinterfaces zoals RS232/485/IR/IO/RELAY voor eenvoudige integratie met andere apparaten.
- Ondersteunt het Zigbee IoT-protocol voor extra besturingsopties.
- Bidirectionele controle over een enkele seriële link voor vereenvoudigd systeembeheer.
- Combineert bedrade bediening met draadloze IoT-bediening om een stabiele werking te garanderen en interferentie te voorkomen.
High Definition 4K-videomatrix:
- 4-in-6-uit 4K60 HD naadloze videomatrix met volledige flexibiliteit voor meerdere schermconfiguraties.
- Ondersteunt diverse scenario's zoals multimediavergaderruimtes, multimediaklaslokalen en commandocentra.
- Vergemakkelijkt lokale gecentraliseerde controle, weergave, geluidsversterking en andere vereisten.
- Ondersteunt de MIDIS-codectechnologie (Multimedia Information Distributed Interactive System), die functioneert als een gedistribueerde invoer/uitvoerinterface.
Digitale audioprocessor:
- 8-in-4-out volledig uitgeruste audio-interface, inclusief ingebouwde netwerkaudio en HDMI-audio-ondersteuning.
- Geïntegreerd 5A-audioalgoritme dat nagalm en ruis vermindert, ideaal voor klaslokalen en vergaderruimtes.
- Ingebouwde digitale versterker met een nominaal vermogen van 2×100 W voor heldere, krachtige audioprestaties.
Videoconferenties:
- Lokale opname- en afspeelfunctionaliteit voor videoconferenties.
- Ondersteunt interactieve SIP-oproepen op afstand, waardoor bidirectionele audio- en videocommunicatie mogelijk is voor samenwerking op afstand.
- Optionele interactieve autorisatie voor meerdere partijen voor naadloze integratie met videoconferentieplatforms van derden, die standaardprotocollen ondersteunen.
Draadloze microfoon:
- UHF-ontvangerhost, ondersteuning voor draadloze handmicrofoontoegang, voor lokale geluidsversterking, conferentie-opname, spraakversterking voor videoconferenties;
Draadloze schermprojectie:
- Ondersteuning voor het draadloos weergeven van het bureaubladbeeld van een draagbaar apparaat, smartphone of tablet op een scherm met behulp van een kleine dongle of schermprojectieclient.
POE-netwerkswitch:
- Ondersteunt IPC-voeding, beeld en bediening via één kabel, waardoor de bedrading en installatie worden vereenvoudigd.
- TCP/UDP-netwerkcontrole voor apparaten van derden, waardoor de systeemintegratie wordt verbeterd.
- Biedt API-interfacedocumentatie voor aangepaste integraties.
Lokale opname en weergave:
- Ondersteunt lokale opname van 4 tot 6 videostreams, waardoor video-opslag en -toegang eenvoudig is.
- Ideaal voor het opnemen van vergaderingen, het uitzenden van live-evenementen en trainingssessies.
Invoer/uitvoerinterface:
- Ondersteunt integratie met multimedia gedistribueerde interactieve systemen voor gedistribueerde planning en bediening.
- Biedt meerdere I/O-opties voor flexibele systeemconnectiviteit en -beheer.
IPC-toegang:
- Ondersteunt maximaal 16 IPC-video-ingangen, met de mogelijkheid om lokale uitvoer en opname te verwerken.
- Ideaal voor omgevingen die videobewaking en monitoring-integratie vereisen.
Stabiel en betrouwbaar:
- Gebouwd op een ingebed Linux-systeem, waardoor immuniteit tegen virussen wordt gegarandeerd en een veilige besturingsomgeving wordt geboden.
- Structuurontwerp van carrier-kwaliteit voor 24/7 continu gebruik, waardoor het systeem zeer betrouwbaar en geschikt is voor bedrijfskritische toepassingen.
- Het apparaat kan in een standaardkast worden geïnstalleerd of zelfstandig worden gebruikt, waardoor flexibele installatieopties worden geboden.
- LCD-scherm op het voorpaneel voor eenvoudige monitoring en statusupdates.
- Dubbele aan/uit-schakelaars (hard power en soft power) voor een naadloze werking en stand-by-/wekfunctie van het systeem.

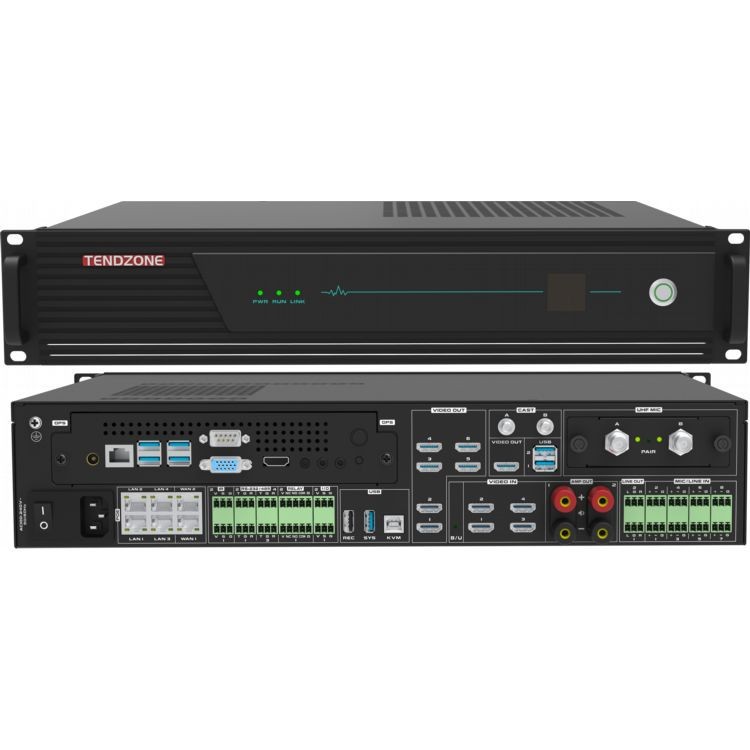

Afbeelding achterpaneel:
(1) OPS-computer ( 2 ) Host-stroomschakelaar (3) Host-voeding ( 4 ) Gigabit Ethernet-poorten * 6 (waarvan 4 POE) ( 5 ) IR-infraroodinterface * 2 ( 6 ) RS-232/485 interface * 3 + RS-232/485 debug-poort * 1 ( 7 ) ELAY-controlepoort * 2 (spanning en stroom: 12 V/niet meer dan 1A ) ( 8 ) I/O-interface*2 (spanning en stroom: 12 V/niet meer dan 1 A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) HDMI-uitgang* 6 ( {{ 30}} ) HDMI-ingang *4 ( 1 2 ) Versterkeraansluiting 100 W bij 8 ohm * 2 paar ( 13 ) L/R Phoenix-aansluiting stereo-uitgang * 2 ( 4 onafhankelijke audio-uitgangen in totaal) (14) MIC/LINE-ingang * 8 (15) CAST draadloze projectie (16) UHF draadloze spreekmodule
Populaire tags: twaalf-in-één geïntegreerde processor, China twaalf-in-één geïntegreerde processorfabrikanten, leveranciers, fabriek
SPECIFICATIES
|
project |
Specificaties |
|
Veilig en stabiel |
Door gebruik te maken van een systeemarchitectuur van industriële kwaliteit, ontwikkeld op basis van het LINUX-systeem, virusvrij |
|
Gegevensinterface |
2 USB Type-A, 1 USB Type-B |
|
Netwerkcamera |
12 lokale netwerkcamera's, 4 netwerkdoorschakelingen |
|
Videocodec |
Maximaal 4 kanalen met 1080P60-codering, maximaal 4 kanalen met 1080P@60-decodering, of 8 kanalen met 1080P@30-codering en 8 kanalen met 1080P@30-decodering; |
|
Audio- en videoprotocol |
Audio ondersteunt G.711, G.722, G722.1, G722.1C, AAC en ondersteunt het decoderen van audiocodestreams Video ondersteunt H.264HP, MP, BP, H265MP |
|
Terminal weergeven |
Ingebouwde videosplitsfunctie, die een enkel scherm/beeld-in-beeld/beeld-uit-beeld-synthese, ondertiteloverlay, terminalnaamoverlay en weergave van het stationslogo in enkele, dubbele, drie, vier, vijf, zes, kan realiseren zeven, acht, negen, tien, dertien en zestien gesplitste schermen |
|
Configuratiescherm |
Ondersteunt diverse bedieningspanelen, optioneel 10,1-inch bedraad Android-aanraakscherm (standaard zonder muurbevestiging, geen POE-ondersteuning), 10,1-inch netwerk PoE desktop-aanraakscherm, 10.{{5 }}inch netwerk PoE wandgemonteerd touchscreen (standaard bij wandgemonteerde onderkast) |
|
Codec-snelheid |
Maximaal 16 kanalen van 1080P codec, 512Kbps~16Mbps per kanaal |
|
Audio-invoer |
8-weg Phoenix-terminalinvoer (ondersteunt 48V fantoomvoeding MIC-invoer of line-in lineaire invoer), 4 -weg HDMI ingebedde audio-invoer, 1-weg OPS-audio-invoer, 1-weg draadloze projectie audio-invoer (optioneel), 1-weg draadloze spraakmodule audio-invoer (optioneel) |
|
Audio-uitvoer |
4-via lijnuitgang audio-uitgang (of 2 paar L/R Phoenix-stereo-uitgangen), 2-weg 100W bij 8 ohm digitale versterkeruitgang (of 2-weg 150W bij 4 ohm digitaal versterkeruitgang), 2 -weg HDMI ingebedde audio-uitgang; ondersteuning volumeaanpassing, audio ondersteunt synchronisatie en mixen. HDMI OUT1 ondersteunt versterking van alle audio-ingangen, HDMI OUT2~HDMI OUT6 ondersteunt alleen netwerk RSTP-stream audioversterking. |
|
Video-ingang |
4 HDMI-ingangsinterfaces, 16 IP-netwerkcamera-ingangen; HDMI IN1 en HDMI IN3 ondersteunen invoer met een maximale resolutie van 4K30, en HDMI IN2 en HDMI IN4 ondersteunen invoer met een maximale resolutie van 1920*1080@60; |
|
Video-uitvoer |
1) 6- kanaals HDMI-uitgangsinterface, waarvan HDMI OUT2~HDMI OUT6 homologe signaaluitgangen zijn; HDMI OUT1 ondersteunt een maximale resolutie van 4K30-uitvoer, en HDMI OUT2~HDMI OUT6 ondersteunt een maximale resolutie van 1920*1080@60-uitvoer; 2) Wanneer de ingebouwde OPS-computer een Tencent-vergadering opent (als de camera is aangesloten op HDMI IN), kan het ingebouwde OPS-computerscherm alleen worden weergegeven via HDMI OUT1, en kan HDMI OUT2~6 alleen het scherm weergeven van de camera aangesloten op HDMI IN; 3) Wanneer de ingebouwde OPS een Tencent-vergadering opent (wanneer slechts één USB-camera rechtstreeks is aangesloten op de USB-poort van de OPS als de Tencent-vergaderingscameracollectie), kan het ingebouwde OPS-computerscherm worden weergegeven via HDMI OUT1~ 6; 4) Wanneer Tencent Meeting niet aan de gang is, kan de uitvoer van HDMI OUT1 en HDMI OUT2~6 worden geselecteerd uit draadloze schermprojectie, ingebouwde OPS-computer en HDMI IN1~4; |
|
Audioverwerking |
Ondersteunt automatische echo-onderdrukking (AEC), automatische versterkingsregeling (AGC), automatische ruisonderdrukking/-onderdrukking (ANC /ANS), automatische feedback-onderdrukking (AFC), mengmatrix (AM), pakketverliescompensatie (PLC) |
|
Videoverwerking |
Ondersteunt aanpassing van de videoresolutie, schakelen, toewijzing, schermsplitsing, scrollende ondertitel-overlay-weergave, terminalnaam-overlay, weergave van stationlogo en aanpassing van beeldparameters; ondertiteling en terminalnaam-overlay ondersteunen willekeurige positie-aanpassing; stationlogo ondersteunt positie-aanpassing linksboven, rechtsboven, linksonder en rechtsonder, en ondersteunt aanpassing van de transparantieweergave; |
|
Communicatieprotocol |
SIP, BFCP dubbele stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Netwerkinterface |
1 WAN-poort, 5 LAN-poorten; of stel 6 netwerkpoorten in om volledig verbonden te zijn; 4 van de netwerkpoorten ondersteunen PoE-voeding; Opmerking: als u verbinding moet maken met een PoE-switch van een derde partij, raden wij u aan een netwerkpoort te gebruiken die PoE niet ondersteunt om verbinding te maken met de PoE-switch van de andere partij om ervoor te zorgen dat een van de netwerkpoorten geen externe PoE-stroom levert . Probeer niet rechtstreeks met elkaar verbinding te maken via PoE-interfaces. |
|
Mengfunctie |
Het ondersteunt ook lokale audio, ingebedde HDMI-audio en externe audio RTSP-netwerktoegangsstreams die de mixer binnenkomen, en kan dynamisch mixen selecteren; het ondersteunt ook ingebouwde OPS-audio-invoer, ingebouwde draadloze schermprojectie-audio-invoer (optioneel) en ingebouwde draadloze spreekmodule-audio-invoer (optioneel) die de mixer binnenkomt; |
|
Centrale controle |
Centrale bediening met één druk op de knop: schakelsysteem, uitgangsvolume aanpassen, signaalbron wisselen, camerabediening, opname- en uitzendbediening, oproep op afstand, omgevingscontrole, enz. Ondersteunt het leveren van 12V-stroom aan het bedieningspaneel via de RELAY-poort; |
|
Omgevingscontrole-interface |
3-weg RS-232/485-interface, 1*RS232/RS485 DEBUG, 2-weg RELAY, 2-weg I/O, 2-weg infrarood IR |
|
videoconferentie |
Ondersteuning van H.323 point-to-point videoconferentiegesprekken en het verzenden van hulpstreams; Ondersteuning van SIP point-to-point videoconferentiegesprekken en hulpstroomverzending; Eén enkele machine ondersteunt maximaal 6-partijconferenties (via het SIP-protocol), ondersteunt het maken van meerdere conferentiesjablonen, ondersteunt geplande conferenties en belegt automatisch conferenties volgens de geplande tijd; u kunt tijdens de conferentie nieuwe terminals uitnodigen om deel te nemen aan de conferentie, of een terminal uit de conferentie verwijderen; je kunt elke locatie dempen/opheffen, of alle locaties dempen/opheffen met één klik; Bij gebruik van het H.323-protocol wordt GK-registratie ondersteund en kunnen gesprekken via korte nummers worden gevoerd; Bij gebruik van het SIP-protocol wordt SIP-registratie ondersteund en kunnen gesprekken via korte nummers worden gevoerd; |
|
Push-stream |
Ondersteun streaming naar maar liefst 8 verschillende livestreamplatforms tegelijkertijd |
|
Live streaming-functie |
Ondersteunt maximaal 10-kanaalmulticast, live uitzending en on-demand |
|
Opnamefunctie |
Ondersteunt het gebruik als distributieterminal en client voor opname en uitzending, met maximaal 4 lokale opnamestreams (of opname 1 4K picture), het bestandsformaat voor opname en uitzending is MP4, ondersteunt automatisch kopiëren van USB-flashstations, geforceerde upgrade van USB-flashdrive-systeem en herstel van initiële configuratie, ondersteunt beheer van opnamebestandsinhoud (downloaden/exporteren/bewerken/verwijderen) |
|
Interne harde schijf |
Standaard 2TB 3.5-inch harde schijf van bewakingskwaliteit, kan via USB worden uitgebreid tot een harde schijf van 12TB |
|
Netwerkcommunicatie |
Ondersteuning van 4 -kanaalaudio mixen en afspelen, ondersteuning voor slapen en ontwaken via netwerk, systeemschakelaar met één druk op de knop |
|
Onderhoudsfunctie |
Ondersteunt webinterfacebeheer, biedt snelle configuratie van apparaatpoorten, ondersteunt wijziging van webpoortwachtwoord, wijziging van IP-adres, fabrieksreset, software-upgrade, indicatielampje, infrarood leren, logbeheer, debuggen van seriële poorten, debuggen op afstand van Telnet, bediening en onderhoudsbeheer op afstand |
|
Ingebouwde OPS-computermodule |
1) OPS-computer (Windows-versie) module, standaardconfiguratie geïntegreerde OPS 11e generatie computer, 16G geheugen, 512G harde schijf, geïnstalleerd met Windows 11 Professional besturingssysteem; 2) De Tencent Conference-functie kan worden geïnstalleerd, die het gebruik van externe video- en audiosignalen als camera en microfoon van de Tencent Conference ondersteunt. Tegelijkertijd kan de Tencent Conference-video-interface worden uitgevoerd via de lokale HDMI OUT1-interface en worden versterkt via de lokale audio-interface; 3) De HDMI OUT2-interface wordt gebruikt als de enige acquisitiebron voor Tencent Conference-video-invoer; |
|
Draadloze schermprojectiefunctie |
1) Optionele draadloze schermprojectiemodule ondersteunt draadloze overdracht van desktopbeelden van draagbare terminal-pc/mobiele telefoon/PAD naar hyper-geconvergeerde cloudknooppunten via draadloze schermprojectiezender of schermprojectieclient, en uitvoer via de lokale HDMI OUT-interface om draadloos delen te realiseren functies zoals het delen van foto's/presentatie/videobestanden/samenwerking op kantoor; 2) USB1 wordt gebruikt voor koppeling met de draadloze schermprojectiezender; USB2 wordt gebruikt voor het upgraden van de softwareversie van de draadloze schermprojectie-ontvangstmodule; 3) De antenne van de draadloze ontvangstmodule kan worden verlengd tot aan het plafond van de vergaderruimte om het ontvangstsignaal van het draadloze projectiescherm te versterken; |
|
Ingebouwde draadloze spreekmodule |
Optionele draadloze microfoon/halsbandclip/headsetmodule, die koppeling met hypergeconvergeerde cloudknooppunten ondersteunt als geluidsbron voor lokale geluidsversterking, lokale opname en uitzending van conferentie-opnamen, en spraakversterking van videoconferenties; UHF draadloze spraakontvangstmodule, ondersteunt 2 microfoons die tegelijkertijd spreken; |
|
Installatie |
2 U telecom standaard kastinstallatie, het wordt aanbevolen om deze dicht bij randapparatuur te installeren om de bedradingswerklast te verminderen |
|
Apparaatgrootte |
Productgrootte: breedte * hoogte * diepte 436,8 mm * 89 mm * 320 mm |
|
Ingangsspanning en stroom |
AC100~240V/50~60Hz |
|
Stroomverbruik van apparaat |
Zonder externe luidsprekeruitgang en POE-aangedreven apparaat: Typisch stroomverbruik Wanneer twee externe luidsprekers en een extern apparaat met POE-voeding zijn aangesloten: Stroomverbruik bij volledige belasting |
|
Gewicht van de uitrusting |
Het nettogewicht van de hele machine is 9,3 kg en het totale gewicht met verpakking is 12 kg |
|
Bedrijfstemperatuur |
0~45 graden in werking |
|
Vochtigheid Hoogte |
10% tot 90%, hoogte kleiner dan of gelijk aan 5000 meter |
80W
350 W
