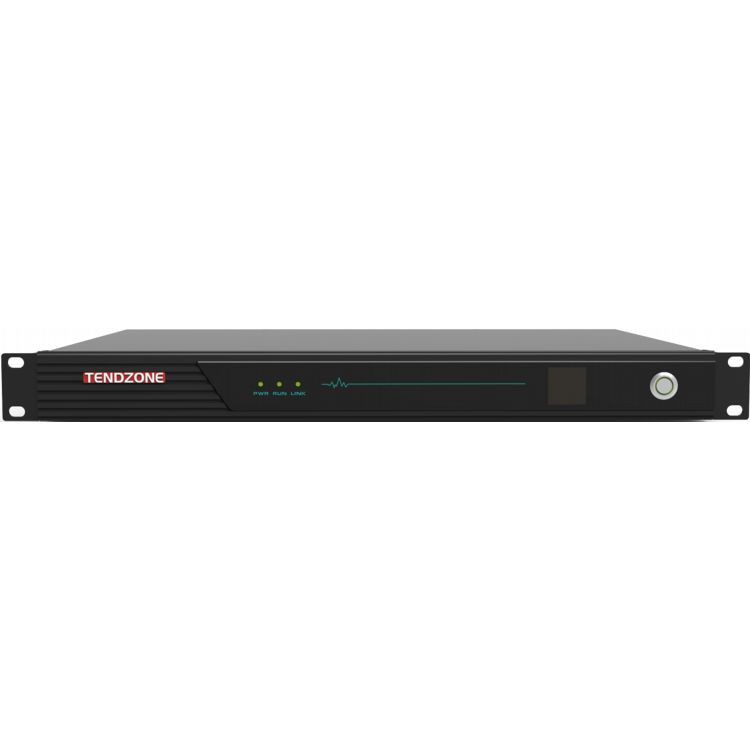

CLIMBER-1008 Overzicht
De CLIMBER-1008 is de nieuwste 9-in-1 multifunctionele terminalhost ontwikkeld door Tendzone, waarbij gebruik wordt gemaakt van jarenlange expertise in geïntegreerde productontwikkeling. CLIMBER-1008 omvat een breed scala aan functionaliteiten, waaronder: randomgevingsbediening, videomatrixschakeling, audioprocessor, eindversterker, PoE-schakelaar, videoconferenties op afstand, lokale opname en uitzending, gecentraliseerde aanraakbediening, gedistribueerde systeeminvoer- en uitvoercodecs ,IPC-toegang enz. Deze functies maken de CLIMBER-1008 een ideale oplossing voor multimediavergaderruimtes, slimme klaslokalen, collegezalen en multifunctionele locaties. Het ondersteunt verschillende operationele scenario's, waardoor gebruikers lokale vergaderingen, conferenties op afstand, live-uitzendingen, trainingssessies, supervisie en lesgeven kunnen houden.
De CLIMBER-1008 kan onafhankelijk via een netwerk werken en op intelligente wijze communiceren met een breed scala aan audio- en video-multimedia-randapparatuur, evenals omgevingsbedieningen. Dit ontwerp bespaart niet alleen apparatuurruimte, maar biedt gebruikers ook verschillende handige en intuïtieve operationele interfaces.
De CLIMBER-1008-serie wordt aangedreven door een nieuwe generatie mediaverwerkingschips die de verwerkingsmogelijkheden aanzienlijk verbeteren en H.265 4K@60-videocodecs ondersteunen. Deze vooruitgang zorgt voor een verbeterde beeld- en geluidskwaliteit, waardoor gebruikers een high-definition ervaring krijgen.

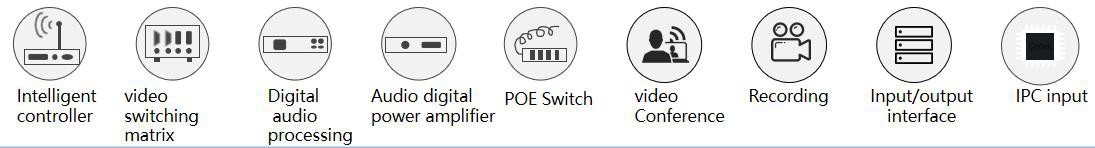

Functies
Slimme gecentraliseerde controle:
- Geïntegreerde controle van multimedia-apparatuur, via de conferentietablet om hun eigen audio en video, videoconferenties, opname en uitzending, uniform beheer van randapparatuur van derden te bereiken;
- Met gangbare centrale besturingsinterfaces zoals RS232/485/IR/IO/RELAY.
- Ondersteunt Zigbee IoT-protocolcontrole.
- Ondersteunt bidirectionele besturing via een enkele seriële link.
- Combineert bekabelde bediening met draadloze IoT-bediening om interferentie en ontkoppeling van het schild te voorkomen.
Hoge definitie4K-videomatrix
- 4 in 2 uit 4K60 HD naadloos schakelende videomatrix
- Ondersteuning van een verscheidenheid aan scènetoepassingen, zoals: multimediaconferentieruimte, multimediaklaslokaal en andere scènes,
- ondersteuning van lokale gecentraliseerde controle, weergave, geluidsversterking en andere behoeften
- Ondersteunt de codectechnologie van het Multimedia Information Distributed Interactive System-platform (MIDIS) en wordt gebruikt als een gedistribueerde single input/output-interfacemachine;
Digitale audioprocessor
- 8-in-4-out volledig uitgeruste audio-interface, ingebouwde netwerkaudio en HDMI-audio,
- Ingebouwde 5A-audio-algoritme dat galm en ruis in klaslokalen effectief elimineert.
- Ingebouwde digitale versterker met een nominaal vermogen van 2*100W.
Videoconferenties:
- Videoconferentieterminal met lokale opname- en afspeelfunctie
- Ondersteunt interactieve SIP-oproepen op afstand en voldoet aan de vereisten van tweerichtingsinteractie met audio en video op afstand
- optionele ingebouwde interactieve autorisatie voor meerdere partijen, ondersteuning voor toegang tot standaardprotocol videoconferentieplatform van derden;
POE-netwerkswitch:
- Ondersteuning van IPC-voeding, beeld en bediening met één regel,
- ondersteuning voor TCP/UDP-netwerkcontrole van apparaten van derden,
- kan API-interfacedocumenten verstrekken;
Lokaal opnemen en afspelen:
- Ondersteunt het opnemen van 4 tot 6 lokale videostreams, het opnemen van vergaderingen en video-opslag.
Invoer-/uitvoerinterface:
- ondersteuning van toegang tot multimedia gedistribueerd interactief systeem voor gedistribueerde planningsopdrachten;
IPC-toegang:
- Ondersteuning van 12 IPC-videotoegang en voor lokale uitvoer, opname, enz.
Stabielen betrouwbaar
- Er wordt gebruik gemaakt van het embedded Linux-systeem, vrij van virusbesmettingen.
- De host maakt gebruik van een structuurontwerp van carrier-kwaliteit, het product is stabiel en betrouwbaar, geschikt voor 7*24 uur langdurig gebruik.
- Het apparaat kan in een 1U-kast of zelfstandig worden geïnstalleerd. Het LCD-scherm op het voorpaneel wordt weergegeven
- Twee aan/uit-schakelaars, één harde aan/uit-schakelaar en één zachte aan/uit-schakelaar, kunnen samenwerken om het apparaat in staat te stellen in de stand-by- of slaapstand te komen
Afbeelding achterpaneel:
(1) Host-voeding ( 2 ) Host-stroomschakelaar ( 3 ) Gigabit Ethernet-poorten * 6 (waarvan 4 POE) (4) IR-infraroodinterface * 2 (5) RS-232/485-interface * {{ 10}} RS232/485 debug * 1 ( 6 ) R ELAY-controlepoort * 2 (spanning en stroom: 12V/niet meer dan 1A) ( 7 ) I/O interface*2 (spanning en stroom: 12V/niet meer dan 1A) ( 8 ) USB Type-A *2, USB Type-B*1 (9) HDMI-uitgang*2 ( 10 ) HDMI-ingang *4 ( 11 ) Versterkeraansluitingen * 2 paar ( 12 ) L/R Phoenix-aansluiting stereo-uitgang * 2 (13) MIC/LINE-ingang * 8
Populaire tags: negen-in-één geïntegreerde processor, China negen-in-één geïntegreerde processorfabrikanten, leveranciers, fabriek
SPECIFICATIES
|
project |
KLIMMER-1008 |
|
Veilig en stabiel |
Door gebruik te maken van een systeemarchitectuur van industriële kwaliteit, ontwikkeld op basis van het LINUX-systeem, virusvrij |
|
Gegevensinterface |
2 USB Type-A, 1 USB Type-B |
|
Netwerkcamera |
12 lokale netwerkcamera's, 4 netwerkdoorschakelingen |
|
Videocodec |
Ondersteunt tot 4K60 videocodering en decodering; ondersteunt maximaal 4 kanalen met 1080P60-codering en maximaal 4 kanalen met 1080P@60-decodering; of 8 kanalen met 1080P@30-codering en 8 kanalen met 1080P@30-decodering; |
|
Audio- en videoprotocol |
Audio ondersteunt G.711, G.722, G722.1, G722.1C, AAC en ondersteunt het decoderen van audiocodestreams Video ondersteunt H.264HP, MP, BP, H265MP |
|
Terminal weergeven |
Ingebouwde videosplitsfunctie, die een enkel scherm/beeld-in-beeld/beeld-uit-beeld-synthese, ondertiteloverlay, terminalnaamoverlay en weergave van het stationslogo in enkele, dubbele, drie, vier, vijf, zes, kan realiseren zeven, acht, negen, tien, dertien en zestien gesplitste schermen |
|
Configuratiescherm |
Ondersteunt diverse bedieningspanelen, optioneel 10,1-inch bedraad Android-aanraakscherm (standaard zonder muurbevestiging, geen POE-ondersteuning), 10,1-inch netwerk PoE desktop-aanraakscherm, 10.{{5 }}inch netwerk PoE wandgemonteerd touchscreen (standaard bij wandgemonteerde onderkast) |
|
Codec-snelheid |
Maximaal 16 kanalen van 1080P codec, 512Kbps~16Mbps per kanaal |
|
Audio-invoer |
8-weg Phoenix-terminalinvoer (ondersteunt 48V fantoomvoeding MIC-invoer of line-in lineaire invoer), 4-weg HDMI ingebedde audio-invoer |
|
Audio-uitvoer |
4-via lijnuitgang audio-uitgang (of 2 paar L/R Phoenix-stereo-uitgangen), 2-weg 100W bij 8 ohm digitale versterkeruitgang (of 2-weg 150W bij 4 ohm digitaal versterkeruitgang), 2-weg HDMI ingebedde audio-uitgang; ondersteuning voor volumeaanpassing, audio ondersteunt synchronisatie en mixen |
|
Video-ingang |
4 HDMI-ingangsinterfaces, 16 IP-netwerkcamera-ingangen; HDMI IN1 en HDMI IN3 ondersteunen invoer met een maximale resolutie van 4K30, en HDMI IN2 en HDMI IN4 ondersteunen invoer met een maximale resolutie van 1920*1080@60; |
|
Video-uitvoer |
2 HDMI-uitgangsinterfaces, HDMI OUT1 en HDMI OUT2 ondersteunen maximale resolutie 4K30-uitvoer; |
|
Audioverwerking |
Ondersteunt automatische echo-onderdrukking (AEC), automatische versterkingsregeling (AGC), automatische ruisonderdrukking/-onderdrukking (ANC /ANS), automatische feedback-onderdrukking (AFC), mengmatrix (AM), pakketverliescompensatie (PLC) |
|
Videoverwerking |
Ondersteunt aanpassing van de videoresolutie, schakelen, toewijzing, schermsplitsing, scrollende ondertitel-overlay-weergave, terminalnaam-overlay, weergave van stationlogo en aanpassing van beeldparameters; ondertiteling en terminalnaam-overlay ondersteunen willekeurige positie-aanpassing; stationlogo ondersteunt positie-aanpassing linksboven, rechtsboven, linksonder en rechtsonder, en ondersteunt aanpassing van de transparantieweergave; |
|
Communicatieprotocol |
SIP, BFCP dubbele stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Netwerkinterface |
1 WAN-poort, 5 LAN-poorten; of stel 6 netwerkpoorten in om volledig verbonden te zijn; 4 van de netwerkpoorten ondersteunen PoE-voeding; Opmerking: als u verbinding moet maken met een PoE-switch van een derde partij, raden wij u aan een netwerkpoort te gebruiken die PoE niet ondersteunt om verbinding te maken met de PoE-switch van de andere partij om ervoor te zorgen dat een van de netwerkpoorten geen externe PoE-stroom levert . Probeer niet rechtstreeks met elkaar verbinding te maken via PoE-interfaces. |
|
Mengfunctie |
Ondersteunt lokale audio, ingebedde HDMI-audio en externe audio RTSP-netwerktoegangsstreams die de mixer binnenkomen, en kan dynamisch mixen selecteren |
|
Centrale controle |
Centrale bediening met één druk op de knop: schakelsysteem, uitgangsvolume aanpassen, signaalbron wisselen, camerabediening, opname- en uitzendbediening, oproep op afstand, omgevingscontrole, enz. |
|
Omgevingscontrole-interface |
3-weg RS-232/485-interface, 1*RS232/RS485 DEBUG, 2-weg RELAY, 2-weg I/O, 2-weg infrarood IR |
|
Videoconferentie |
Ondersteuning van H.323 point-to-point videoconferentiegesprekken en het verzenden van hulpstreams; Ondersteuning van SIP point-to-point videoconferentiegesprekken en hulpstroomverzending; Eén machine ondersteunt maximaal 6-partijconferenties (via het SIP/H.323-protocol), ondersteunt het maken van meerdere conferentiesjablonen, ondersteunt geplande conferenties en belegt automatisch conferenties volgens de geplande tijd; u kunt tijdens de conferentie nieuwe terminals uitnodigen om deel te nemen aan de conferentie, of een terminal uit de conferentie verwijderen; je kunt elke locatie dempen/opheffen, of alle locaties dempen/opheffen met één klik; Bij gebruik van het H.323-protocol wordt GK-registratie ondersteund en kunnen gesprekken via korte nummers worden gevoerd; Bij gebruik van het SIP-protocol wordt SIP-registratie ondersteund en kunnen gesprekken via korte nummers worden gevoerd; Tijdens de videoconferentie ondersteunt het gecodeerde overdracht van audio en video, point-to-point oproepversleuteling en versleuteling van videoconferentiegesprekken met meerdere partijen om te voorkomen dat de audio en video tijdens de hele conferentie worden afgeluisterd; |
|
Push-stream |
Ondersteun streaming naar maar liefst 8 verschillende livestreamplatforms tegelijkertijd |
|
Livestreaming |
Ondersteunt maximaal 10-kanaalmulticast, live uitzending en on-demand |
|
Opnamefunctie |
Ondersteunt het gebruik als distributieterminal en client voor opname en uitzending, met maximaal 4 lokale opnamestreams (of opname 1 4K picture), het bestandsformaat voor opname en uitzending is MP4, ondersteunt automatisch kopiëren van USB-flashstations, geforceerde upgrade van USB-flashdrive-systeem en herstel van initiële configuratie, ondersteunt beheer van opnamebestandsinhoud (downloaden/exporteren/bewerken/verwijderen) |
|
Gedistribueerde systemen |
Het kan worden gebruikt als invoer- en uitvoerinterfacemachine van een gedistribueerd systeem en ondersteunt toegang tot een gedistribueerd systeem om aan de behoeften van verschillende clients te voldoen (zoals Android-client, IOS-client, Hongmeng-client, WINDOWS-client, Kylin-client, enz. ) voor visuele controle en gedistribueerde weergave op het scherm; het ondersteunt matching met multimedia gedistribueerde besturingssystemen, ondersteunt apparaatbesturing via visuele beeldvoorbeelden, ondersteunt het gebruik als gedistribueerde knooppuntterminal en realiseert onderlinge verbinding tussen apparaten |
|
Gedistribueerde systeemondersteuning |
Bij gebruik met een gedistribueerd systeem ondersteunt het hypergeconvergeerde cloudknooppunt de uitbreiding van audio-, video- en besturingsinvoer- en uitvoerkanalen in combinatie met de invoerinterfacemachine en de uitvoerinterfacemachine. Het HDMI-interface-invoerbeeld van het hypergeconvergeerde cloudknooppunt kan via het netwerk rechtstreeks naar de uitvoerinterfacemachine worden uitgevoerd voor splicing-uitvoer op een groot scherm. Het beeld van de invoerinterfacemachine kan ook rechtstreeks worden uitgevoerd naar de HDMI-interface van het hypergeconvergeerde cloudknooppunt via netwerktransmissie. Elke HDMI-uitgangsinterface ondersteunt meerdere schermcombinaties (dwz de functie voor het splitsen van schermen). |
|
Interne harde schijf |
Standaard 2TB 3.5-inch harde schijf van bewakingskwaliteit, kan via USB worden uitgebreid tot een mobiele harde schijf van 12TB |
|
Netwerkcommunicatie |
Ondersteuning van 4 -kanaalaudio mixen en afspelen, ondersteuning voor slapen en ontwaken via netwerk, systeemschakelaar met één druk op de knop |
|
Onderhoudsfunctie |
Ondersteunt webinterfacebeheer, biedt snelle configuratie van apparaatpoorten, ondersteunt wijziging van webpoortwachtwoord, wijziging van IP-adres, fabrieksreset, software-upgrade, indicatielampje, infrarood leren, logbeheer, debuggen van seriële poorten, debuggen op afstand van Telnet, bediening en onderhoudsbeheer op afstand |
|
Installatie |
1 U telecommunicatie standaard kastinstallatie, het wordt aanbevolen om deze dicht bij randapparatuur te installeren om de bedradingswerklast te verminderen |
|
Apparaatgrootte |
Productgrootte: breedte*hoogte*diepte4 36.8 mm* 45 mm* 318 mm Verpakkingsgrootte: breedte*hoogte*diepte 560 mm *135 mm *408 mm |
|
Gewicht van de uitrusting |
Brutogewicht 7,2KG (inclusief verpakkingsmateriaal) |
|
Ingangsspanning en stroom |
AC100~240V/50~60Hz |
|
Stroomverbruik van apparaat |
Zonder externe luidsprekeruitgang en POE-aangedreven apparaat: Typisch stroomverbruik Wanneer twee externe luidsprekers en een extern apparaat met POE-voeding zijn aangesloten: Stroomverbruik bij volledige belasting |
|
Bedrijfstemperatuur |
0~45 graden in werking |
|
Vochtigheid Hoogte |
10% tot 90%, hoogte kleiner dan of gelijk aan 5000 meter |
40W
340 W
