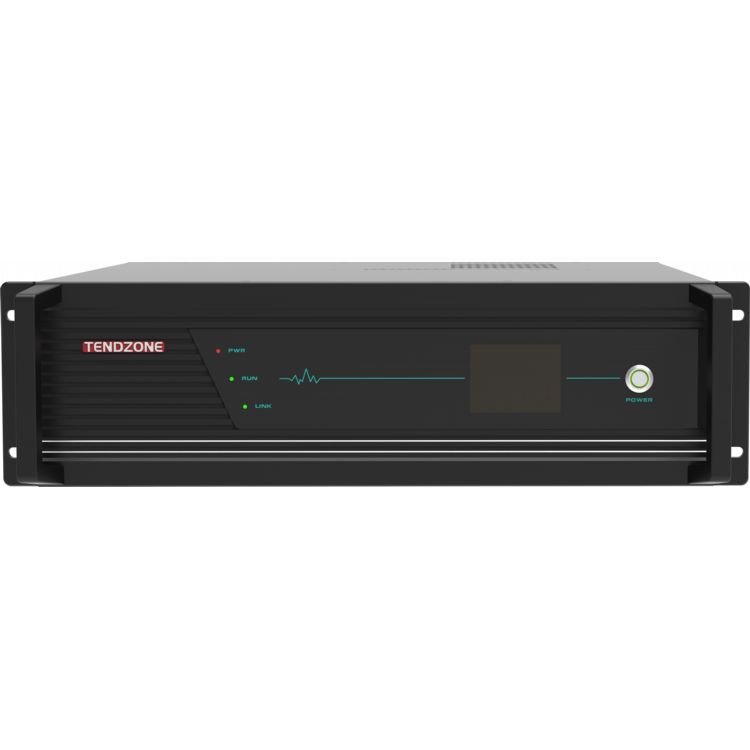

CLIMBER-2009 Overzicht
De CLIMBER-2009-serie is een ultramoderne 13-in-1 multifunctionele terminalhost, ontwikkeld door Dongwei, waarbij gebruik wordt gemaakt van jarenlange ervaring in geïntegreerde productontwikkeling. Het integreert geavanceerde technologieën zoals audio-algoritmen, videocodecs, gecentraliseerde controle, mediaverwerking en communicatie op afstand, mogelijk gemaakt door binnenlandse kernprocessors. Deze terminal heeft een flexibel insteekkaartontwerp (chassis + kaart) en biedt aanpasbare opties voor verschillende toepassingen scenario's. De CLIMBER-2009 is ideaal voor multimediavergaderruimtes, slimme klaslokalen, collegezalen, multifunctionele zalen, mobiele commandocentra en meer. Het ondersteunt een reeks toepassingen, zoals lokale en externe vergaderingen, live-uitzendingen, training, supervisie en mobiele bediening. Met een nieuwe generatie mediaverwerkingschips ondersteunt het systeem H.265 4K-videocodec, waardoor beeld en geluid worden verbeterd kwaliteit voor een superieure ervaring. Het beschikt ook over verbeterde prestaties op het gebied van compatibiliteit, netwerkaanpassingsvermogen, vertraging, anti-pakketverlies en verwerking op meerdere schermen, waardoor het een veelzijdige oplossing is voor sectoren zoals de overheid, ondernemingen, openbare veiligheid, onderwijs, gezondheidszorg en meer.
Functies
OPS-computer:
- Ingebouwde OPS-computer, voldoet aan kantoorvereisten en kan kantoorsoftware installeren, zoals Tencent Meeting, voor op software gebaseerde videoconferenties.
- Aanpasbaar OPS-bord met geïntegreerde computeropties (tot Intel i5, 16 GB RAM, 512 GB SSD).
Slimme gecentraliseerde controle:
- Geïntegreerde bediening van multimedia-apparatuur via de conferentietablet, waardoor uniform beheer van audio en video, videoconferenties, opnames, uitzendingen en randapparatuur van derden mogelijk is.
- Ondersteunt algemene centrale besturingsinterfaces zoals RS232/485/IR/IO/RELAY voor eenvoudige integratie met andere apparaten.
- Ondersteunt het Zigbee IoT-protocol voor extra besturingsopties.
- Bidirectionele controle over een enkele seriële link voor vereenvoudigd systeembeheer.
- Combineert bedrade bediening met draadloze IoT-bediening om een stabiele werking te garanderen en interferentie te voorkomen.
High Definition 4K-videomatrix:
- 8-in-8-uit 4K60 HD naadloze videomatrix met volledige flexibiliteit voor meerdere schermconfiguraties.
- Ondersteunt diverse scenario's zoals multimediavergaderruimtes, multimediaklaslokalen en commandocentra.
- Vergemakkelijkt lokale gecentraliseerde controle, weergave, geluidsversterking en andere vereisten.
- Ondersteunt de MIDIS-codectechnologie (Multimedia Information Distributed Interactive System), die functioneert als een gedistribueerde invoer/uitvoerinterface.
Digitale audioprocessor:
- 8-in-4-out volledig uitgeruste audio-interface, inclusief ingebouwde netwerkaudio en HDMI-audio-ondersteuning.
- Geïntegreerd 5A-audioalgoritme dat nagalm en ruis vermindert, ideaal voor klaslokalen en vergaderruimtes.
- Ingebouwde digitale versterker met een nominaal vermogen van 4×100 W voor heldere, krachtige audioprestaties.
Videoconferenties:
- Lokale opname- en afspeelfunctionaliteit voor videoconferenties.
- Ondersteunt interactieve SIP-oproepen op afstand, waardoor bidirectionele audio- en videocommunicatie mogelijk is voor samenwerking op afstand.
- Optionele interactieve autorisatie voor meerdere partijen voor naadloze integratie met videoconferentieplatforms van derden, die standaardprotocollen ondersteunen.
Draadloze microfoon:
- UHF-ontvangerhost, ondersteuning voor draadloze handmicrofoontoegang, voor lokale geluidsversterking, conferentie-opname, spraakversterking voor videoconferenties;
Hand-in-handmicrofoon:
- Ondersteunt de aansluiting van digitale Hand-in-Hand-microfoons, met maximaal 20 microfoons op één ketting. Dual-chain-lusverbinding maakt maximaal 20 microfoons mogelijk.
Draadloze schermprojectie:
- Ondersteuning voor het draadloos weergeven van het bureaubladbeeld van een draagbaar apparaat, smartphone of tablet op een scherm met behulp van een kleine dongle of schermprojectieclient.
POE-netwerkswitch:
- Ondersteunt IPC-voeding, beeld en bediening via één kabel, waardoor de bedrading en installatie worden vereenvoudigd.
- TCP/UDP-netwerkcontrole voor apparaten van derden, waardoor de systeemintegratie wordt verbeterd.
- Biedt API-interfacedocumentatie voor aangepaste integraties.
Lokale opname en weergave:
- Ondersteunt lokale opname van 4 tot 6 videostreams, waardoor video-opslag en -toegang eenvoudig is.
- Ideaal voor het opnemen van vergaderingen, het uitzenden van live-evenementen en trainingssessies.
Invoer/uitvoerinterface:
- Ondersteunt integratie met multimedia gedistribueerde interactieve systemen voor gedistribueerde planning en bediening.
- Biedt meerdere I/O-opties voor flexibele systeemconnectiviteit en -beheer.
IPC-toegang:
- Ondersteunt maximaal 16 IPC-video-ingangen, met de mogelijkheid om lokale uitvoer en opname te verwerken.
- Ideaal voor omgevingen die videobewaking en monitoring-integratie vereisen.
Stabiel en betrouwbaar:
- Gebouwd op een ingebed Linux-systeem, waardoor immuniteit tegen virussen wordt gegarandeerd en een veilige besturingsomgeving wordt geboden.
- Structuurontwerp van carrier-kwaliteit voor 24/7 continu gebruik, waardoor het systeem zeer betrouwbaar en geschikt is voor bedrijfskritische toepassingen.
- Het apparaat kan in een standaardkast worden geïnstalleerd of zelfstandig worden gebruikt, waardoor flexibele installatieopties worden geboden.
- LCD-scherm op het voorpaneel voor eenvoudige monitoring en statusupdates.
- Dubbele aan/uit-schakelaars (hard power en soft power) voor een naadloze werking en stand-by-/wekfunctie van het systeem.
Ontwerp van insteekkaart:
- Volledig modulair met verwijderbare insteekkaarten voor eenvoudig onderhoud en aanpassing. Het systeem ondersteunt een breed scala aan invoer-/uitvoeropties en randapparatuurintegratie.

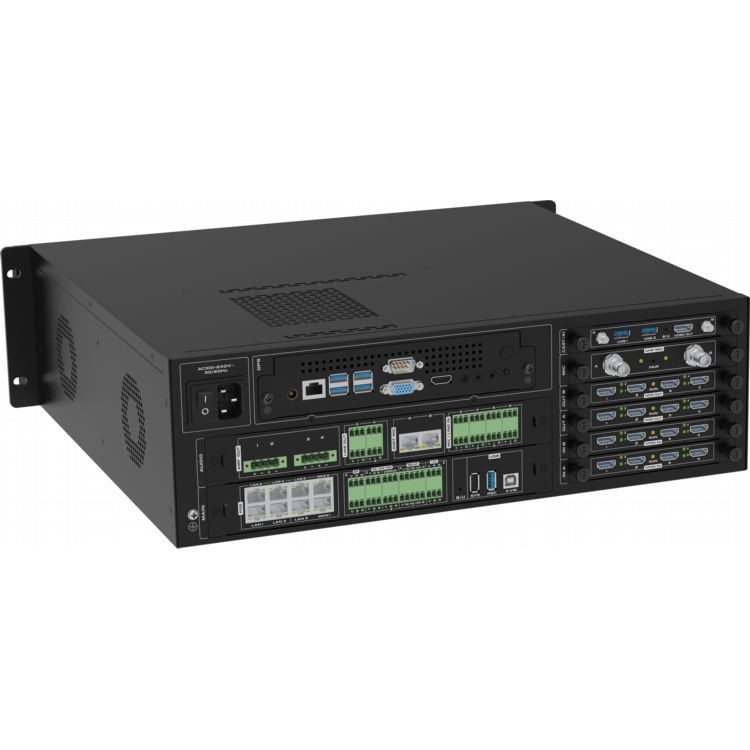

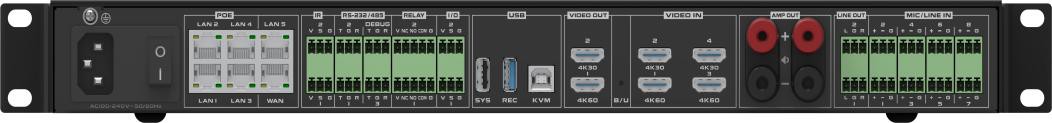

Het achterpaneel van de volledig uitgeruste machine:
(1) Host-voedingsschakelaar ( 2 ) Host-voeding (3) OPS-computer ( 4 ) Audiokaart (AUDIO-kaart, standaardconfiguratie omvat hand in hand sprekende hostmodule DIGIT MIC, optionele hand in hand sprekende microfoon) ( 5) Hoofdbesturingskaart (MAIN-kaart) (6) Draadloze projectiekaart (CAST-kaart) (7) UHF draadloze microfoonkaart (MIC-kaart) (8) Vierkanaals HDMI-uitgangskaart (twee sleuven, OUT B en OUT A) (9) Vierkanaals HDMI-ingangskaart (twee slots, IN B en IN A)
Populaire tags: dertien-in-één geïntegreerde processor, China dertien-in-één geïntegreerde processorfabrikanten, leveranciers, fabriek
SPECIFICATIES
|
project |
Specificaties |
|
Veilig en stabiel |
Door gebruik te maken van een systeemarchitectuur van industriële kwaliteit, ontwikkeld op basis van een ingebed systeem, vrij van virusinbraak |
|
Gegevensinterface |
2 USB Type-A, 1 USB Type-B |
|
Netwerkcamera |
16 lokale netwerkcamera's, 8 netwerkaudio- en video-doorsturing |
|
Videocodec |
Maximaal 4 kanalen met 1080P60-codering, maximaal 4 kanalen met 1080P@60-decodering, of 8 kanalen met 1080P@30-codering en 8 kanalen met 1080P@30-decodering; |
|
Audio- en videoprotocol |
Audio ondersteunt G.711, G.722, G722.1, G722.1C, AAC, ondersteunt het decoderen van audiocodestreams; ondersteunt codering van 8-kanaalonafhankelijke audiocodestreams, ondersteunt onafhankelijke audio-opname en opslag; Video ondersteunt H.264HP, MP, BP, H265MP; |
|
Terminal weergeven |
Ingebouwde videosplitsfunctie, die synthese van één scherm/beeld-in-beeld/beeld-uit-beeld kan realiseren, zoals splitsen op één scherm, splitsen op twee schermen, splitsen op drie schermen, splitsen op vier schermen, vijf- scherm splitsen, zes schermen splitsen, zeven schermen splitsen, acht schermen splitsen, negen schermen splitsen, tien schermen splitsen, dertien schermen splitsen en zestien schermen splitsen; maximaal vier groepen onafhankelijke syntheseweergaven op meerdere schermen, die 2K/4K-schermuitvoer ondersteunen; |
|
Configuratiescherm |
Ondersteunt diverse bedieningspanelen, optioneel 10,1-inch bedraad Android-aanraakscherm (standaard zonder muurbevestiging, geen POE-ondersteuning), 10,1-inch netwerk PoE desktop-aanraakscherm, 10.{{5 }}inch netwerk PoE ingebed wandaanraakscherm (standaard ingebedde muuronderkast), 4-inch netwerk PoE-versie 86 boxaanraakscherm |
|
Codec-snelheid |
Maximaal 16 kanalen van 1080P codec, 512Kbps~16Mbps per kanaal |
|
Audio-invoer |
8-weg Phoenix-terminalingang (ondersteunt 48V fantoomvoeding MIC-ingang of line-in lineaire ingang), 8 -weg HDMI ingebedde audio-ingang, 16-weg RTSP-audio, 2-weg DSP audio, 1-weg OPS audio-invoer, 1-weg draadloze schermprojectie audio-invoer, 1-weg draadloze spraakmodule audio-invoer, hand-in-hand digitaal audio-spraaksysteem digitale microfoontoegang (DIGIT MIC-netwerk poort, ondersteunt 2 hand-in-hand digitale microfoonlinktoegang) |
|
Audio-uitvoer |
4-weg lijnuitgang audio-uitvoer, 4-weg 200 W bij 8 ohm digitale versterkeruitgang, 8 -weg HDMI ingebedde audio-uitvoer, 10-weg DSP, 1-weg OPS-uitvoer; ondersteuning voor volumeaanpassing, audio ondersteunt synchronisatie en mixen |
|
Video-ingang |
8- kanaal 4K HDMI-ingangsinterface, 16-kanaal IP-netwerkcamera-ingang, 1-kanaal interne OPS-ingang, 1-kanaal interne draadloze schermprojectie-ingang |
|
Video-uitvoer |
8- kanaal 4K HDMI-uitvoerinterface, 8-kanaal RTMP-streaming, 1-kanaal interne OPS-uitvoer, ondersteuning voor HDMI-uitvoer audio volgen schakelen |
|
Audioverwerking |
Ondersteunt automatische echo-onderdrukking (AEC), automatische versterkingsregeling (AGC), automatische ruisonderdrukking/-onderdrukking (ANC /ANS), automatische feedback-onderdrukking (AFC), mengmatrix (AM), pakketverliescompensatie (PLC) |
|
Videoverwerking |
Ondersteuning van aanpassing van videoresolutie, schakelen, toewijzing, schermsplitsing, ondertiteloverlay en aanpassing van beeldparameters |
|
Communicatieprotocol |
SIP, BFCP dubbele stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Netwerkinterface |
2 WAN-poorten, 6 LAN-poorten; of stel 8 netwerkpoorten in om volledig verbonden te zijn; 4 van de netwerkpoorten ondersteunen PoE-voeding; |
|
Mengfunctie |
Ondersteunt lokale audio, ingebedde HDMI-audio en externe audio RTSP-netwerktoegangsstreams om de mixer binnen te gaan, en kan dynamisch mixen selecteren; ondersteunt ook ingebouwde OPS-audio-invoer, ingebouwde draadloze schermprojectie-audio-invoer en ingebouwde draadloze spreekmodule-audio-invoer om de mixer binnen te gaan; |
|
Centrale controle |
Centrale bediening met één druk op de knop: schakelsysteem, uitgangsvolume aanpassen, signaalbron wisselen, camerabediening, opname- en uitzendbediening, oproep op afstand, omgevingscontrole, enz. |
|
Omgevingscontrole-interface |
3-weg RS-232/485-interface, 1*RS232/RS485 DEBUG, 2-weg RELAY (met 12V externe voeding), 2-weg I/O, {{ 9}}weg infrarood IR |
|
Videoconferentie |
Ondersteuning van H.323 point-to-point videoconferentiegesprekken en het verzenden van hulpstreams; Ondersteuning van SIP point-to-point videoconferentiegesprekken en hulpstroomverzending; Eén enkele machine ondersteunt maximaal 6-partijconferenties (via het SIP-protocol), ondersteunt het maken van meerdere conferentiesjablonen, ondersteunt geplande conferenties en belegt automatisch conferenties volgens de geplande tijd; u kunt tijdens de conferentie nieuwe terminals uitnodigen om deel te nemen aan de conferentie, of een terminal uit de conferentie verwijderen; je kunt elke locatie dempen/opheffen, of alle locaties dempen/opheffen met één klik; Bij gebruik van het H.323-protocol wordt GK-registratie ondersteund en kunnen gesprekken via korte nummers worden gevoerd; Bij gebruik van het SIP-protocol wordt SIP-registratie ondersteund en kunnen gesprekken via korte nummers worden gevoerd; Tijdens de videoconferentie ondersteunt het gecodeerde overdracht van audio en video, point-to-point oproepversleuteling en versleuteling van videoconferentiegesprekken met meerdere partijen om te voorkomen dat de audio en video tijdens de hele conferentie worden afgeluisterd; |
|
Live streaming-functie |
Ondersteunt maximaal 10-kanaalmulticast, live uitzending en on-demand |
|
Opnamefunctie |
Ondersteunt het gebruik als opname- en uitzenddistributieterminal en -client, ondersteunt het tegelijkertijd opnemen van 6 kanalen met audio en video; ondersteunt het synthetiseren van 1 4K-opnamen op meerdere schermen (dwz 1 kanaal van een 4K-gesynthetiseerd virtueel scherm, gesynthetiseerd door meerdere kanalen van 1920*1080 schermen; ondersteunt geen 4K HDMI- of IPC-ingangsbronopname); het opname- en uitzendbestandsformaat is MP4, ondersteunt het instellen van automatisch/handmatig kopiëren van een USB-schijf, geforceerde upgrade van het USB-schijfsysteem en herstel van de initialisatieconfiguratie, ondersteunt het branden van USB-cd's, ondersteunt het beheer van de inhoud van opnamebestanden (downloaden/exporteren/bewerken/verwijderen) |
|
Interne harde schijf |
Standaard 2TB 3.5-inch harde schijf van bewakingskwaliteit, ondersteunt harde schijven tot 16TB (sleuf voor één schijf); Ondersteunt dubbele slots voor harde schijven en ondersteunt de interne installatie van twee harde schijven van bewakingskwaliteit; Ondersteuning van externe harde schijfuitbreiding via USB; |
|
Energiebesparing en milieubescherming |
Ondersteuning van netwerkslaap en ontwaken, systeemschakelaar met één druk op de knop |
|
Onderhoudsfunctie |
Ondersteunt webinterfacebeheer, biedt snelle configuratie van apparaatpoorten, ondersteunt wijziging van webpoortwachtwoord, wijziging van IP-adres, fabrieksreset, software-upgrade, indicatielampje, infrarood leren, logbeheer, debuggen van seriële poorten, debuggen op afstand van Telnet, bediening en onderhoudsbeheer op afstand |
|
Ingebouwde OPS-computer |
Fusion OPS-computer, 16G geheugen, 512G harde schijf |
|
Ingebouwde draadloze schermprojectiefunctie |
Ondersteuning van schermprojectie met één klik met draadloze schermprojectiezender, ondersteuning van schermprojectie met draagbare terminal PC/mobiele telefoon/PAD-client, ondersteuning van externe antenne om het ontvangstsignaal uit te breiden |
|
Ingebouwde draadloze spreekmodule |
Ondersteunt tegelijkertijd spreken met twee microfoons, ondersteunt draadloze handmicrofoon/halsbandclip/headsetzender; ondersteunt externe antenne om het ontvangstsignaal uit te breiden |
|
Installatie |
3 U telecommunicatie standaard kastinstallatie |
|
Apparaatgrootte |
Productafmetingen: breedte* diepte * hoogte 437 mm* 442 mm* 132,5 mm (inclusief handvat) Productafmetingen: breedte* diepte * hoogte 437 mm* 410 mm* 132,5 mm (exclusief handvat) |
|
Ingangsspanning en stroom |
AC100~240V/50~60Hz |
|
Stroomverbruik van apparaat |
Typisch stroomverbruik |
|
Gewicht van de uitrusting |
Het nettogewicht van de hele machine is 14,6 kg, het brutogewicht is 16 kg |
|
Bedrijfstemperatuur |
0~45 graden in werking |
|
Vochtigheid Hoogte |
10% tot 90%, hoogte kleiner dan of gelijk aan 5000 meter |
|
Hostchassis (hoofdbesturingskaart en audiokaart zijn standaard, andere kaarten zijn optioneel) |
|
|
|
|
|
Host-chassis |
Standaard ingebouwde hoofdbesturingskaart (MAIN-kaart) en geluidskaart (AUDIO-kaart) |
|
Hoofdbesturingskaart (MAIN-kaart) |
Bevat 8 Gigabit Ethernet-poorten (inclusief 4 POE), 3 RS-232/485-poorten, 1*RS232/RS485 DEBUG, 2 RELAY-poorten, 2 I/O-poorten, 2 infrarood IR-poorten, 2 USB Type-A-poorten , 1 USB Type-B-poort |
|
Audiokaart (AUDIO-kaart) |
Hand-in-Hand digitaal audiosysteem, ondersteunt 2 Hand-in-Hand digitale microfoonlinktoegang (DIGIT MIC-netwerkpoort), 8-weg Phoenix-terminal MIC/LINE-ingang (ondersteunt 48V fantoomvoeding MIC-ingang of lijningang lineaire ingang), 4-weg Phoenix terminal line audio LINE OUT-uitgang, 4-weg digitale eindversterkeruitgang (4x200W@8Ω) |
50W; Stroomverbruik bij volledige belasting
750W
|
Het hostchassis kan als volgt worden uitgerust met optionele kaarten: |
|
|
Vierkanaals HDMI-ingangskaart CR-4I-HDMI |
|
|
|
|
|
Bordtype |
Eén kaart met vier kanalen HDMI-ingangskaart, geïnstalleerd in de host voor levering |
|
Hostaanpassing |
Eén enkele host ondersteunt maximaal 2 HDMI-ingangskaarten |
|
Ingangssignaal |
4-kanaal HDMI-signaal, ondersteuning voor ingebedde audiosignaalinvoer |
|
Ingangsconnectoren |
Type een vrouwelijke 19--pins connector |
|
Signaaltype |
HDMI, DVI-D, automatische identificatie van ingangssignalen |
|
Oplossing |
Maximale invoerresolutie 4K30 |
|
Audioformaat |
Ondersteuning PCM-formaat |
|
standaard |
Ondersteunt HDMI 2.0 |
|
EDID-beheer |
Ondersteuning EDID-import |
|
Andere kenmerken |
Ondersteuning van karakter-overlay-functie |
|
Vierweg HDMI-uitvoerkaart CR-4O-HDMI |
|
|
|
|
|
Bordtype |
Eén kaart met vier kanalen HDMI-uitgangskaart, geïnstalleerd in de host voor levering |
|
Hostaanpassing |
Eén enkele host ondersteunt maximaal 2 HDMI-uitvoerkaarten |
|
Uitgangssignaal |
4-kanaals HDMI-signaal, ondersteuning voor ingebouwde audiosignaaluitvoer |
|
Ingangsconnectoren |
Type een vrouwelijke 19--pins connector |
|
Signaaltype |
HDMI, DVI-D |
|
Oplossing |
Maximale uitvoerresolutie 4K30 |
|
standaard |
Ondersteunt HDMI 2.0 |
|
Andere functies |
Ondersteuning van configureerbaar uitvoerformaat |
|
OPS-bord CR-OPS-WIN |
|
|
|
|
|
Bordtype |
OPS-kaart, voor levering in de host geladen, standaardconfiguratie geïntegreerde OPS 11e generatie computer OPS-I5A11-16-512 (16G+512G), vooraf geïnstalleerd Windows 11 Professional-besturingssysteem; (specifieke configuratie is afhankelijk van levering) |
|
Hostaanpassing |
Eén enkele host ondersteunt maximaal 1 OPS-kaart |
|
OPS-prestaties (Specifieke configuratie is afhankelijk van levering) |
1. Zes kernen en twaalf draden; 2. Hoofdfrequentie 2,7 GHz-4,6 GHz; 3. Cacheniveau 3 12MB; 4. Moederbordconfiguratie: I5 11500; 5. Grafische kaart: Intel HD Graphics 750; 6. Resolutie 5K60HZ; 7. Basisfrequentie: 350 MHz; 8. Dynamische frequentie: 1,3 GHz; 9. CPU-stroomverbruik: 65 W; 10. Normaal stroomverbruik: 85W; 11. Maximaal stroomverbruik: 120 W; |
|
Draadloze schermprojectiekaart en schermprojectieapparaat CR-VIA-CAST |
|
|
|
|
|
Bordtype |
De ontvangstmodulekaart voor draadloze schermprojectie wordt voor levering in de host geïnstalleerd; de draadloze schermprojectie-ontvangstmodulekaart wordt standaard geleverd met een WIFI-schermzender met één toets VIA-T8; hij wordt standaard geleverd met 2 korte staafantennes, 2 antenneverlengkabels en 2 zuignappen om te voorkomen dat de kast het draadloze schermprojectiesignaal afschermt; |
|
Hostaanpassing |
Eén enkele host ondersteunt maximaal 1 ontvangstmodulekaart voor draadloze schermprojectie |
|
Draadloze projectieprestaties |
1. Wi-Fi-module: 5GHz/2,4GHz 2. Wi-Fi-bandbreedte: 867MHz 3. Opstarttijd:<15s 4. Reactietijd schermprojectie: minder dan of gelijk aan 3s 5. Preëmptieve responstijd: minder dan of gelijk aan 2s 6. Ondersteuningssysteem: Windows / Mac OS / IOS / Android 7. Bedieningsmodus: plug-and-play, schermprojectie met één klik 8. Koppelingsmethode: steek de USB-poort van de ontvanger in om automatisch te koppelen 9. Transmissieresolutie: 1920 x 1080 10. Framesnelheid: 30 fps en lager 11. Voedingsinterface: USB2.0, USB3.0 12. Interface voor video-overdracht: USB2.0, USB3.0 13. Aanraakfeedback: 10 punten @Windows/Mac OS |
|
Draadloze microfoonkaart en handmicrofoon CR-MD-MIC |
|
|
|
|
|
Bordtype |
UHF draadloze spraakontvangstmodulekaart, geïnstalleerd in de host voor levering; UHF draadloze spraakontvangstmodulekaart wordt geleverd met 2 draadloze handmicrofoons MD-13; wordt geleverd met 2 korte staafantennes, 2 antenneverlengkabels en 2 zuignappen om te voorkomen dat de kast het draadloze projectiesignaal afschermt; |
|
Hostaanpassing |
Eén enkele host ondersteunt maximaal 1 UHF draadloze spraakontvangstmodulekaart |
|
UHF draadloze spreekbordprestaties |
Draadloze microfoon ontvangende kaartparameters: 1. Zichtbaar bandbereik: 470-960MHz (afhankelijk van de regio); 2. Audiorespons: 20 Hz-18 kHz; 3. Totale harmonische vervorming:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 dB; 5. Signal-to-noise ratio: >92 dB; Parameters draadloze handmicrofoon: 1. Microfoonkern van handzender: dynamisch type; 2. Ingangsversterkingsbereik: 30 dB; 3. RF-uitgangsvermogen: 10 mw; 4. Stroomvereisten: 2 AA (LR6)-alkalinebatterijen; 5. Levensduur batterij: tot 10 uur; 6. Afmetingen: 36 x 245 (mm); 7. Gewicht: 0,28 kg; |
