Overzicht

De Tendzone VHM-0306D videowallcontroller is een nieuwe generatie intelligente beeldverwerkingsapparatuur die onlangs door ons bedrijf is gelanceerd. De pure hardware FPGA-ontwerparchitectuur ondersteunt windowing, superpositie en roaming-weergave van meerkanaals Full HD-signalen; het kan niet alleen een dynamisch beeld op meerdere schermen weergeven, maar ook meerdere dynamische beelden op één scherm weergeven om de functie van multi-window splicing te bereiken; het beeld heeft een ultralage latentie, geen discretisatie en geen frameverlies, waardoor een perfecte beeldpresentatie wordt bereikt.

Het is speciaal ontworpen voor gelegenheden waarbij hoogwaardige weergave van meerdere videobeelden vereist is, en is geschikt voor verschillende industrieën, zoals veiligheidsmonitoring, militaire commando's, onderwijs en onderzoek, overheidsinstanties, publicatie van informatie, reclamemedia, tentoonstellingen, verkoop van huishoudelijke apparaten, optredens en entertainment, enz.

Functies

Volledige hardware FPGA-architectuur, modulair ontwerp, hybride plug-in-structuur, geen ingebed besturingssysteem en uitstekende beeldverwerkingsprestaties;
Ondersteuning van naadloze cross-switching, zonder zwart scherm, vastlopend scherm, jitter, scheuren, enz. tijdens het schakelproces;
Ondersteuning van LCD- en LED-splitsing op groot scherm;
Ondersteuning van meerdere signaalformaten, 4K bij 60 Hz HDMI/DP-ingang, 4K bij 30 Hz HDMI, 4K bij 30 Hz DP, 2K bij 60 Hz HDMI, DVI, VGA, CVBS, SDI;
Ondersteunt uitvoer bij elke resolutie. De 4K-uitvoerkaart ondersteunt een maximale resolutie van 4096x2160@30, maximaal 4096 pixels en maximaal 3840 pixels. De 2K-uitvoerkaart ondersteunt een maximale resolutie van 1920x1200@60, maximaal 2560 pixels en maximaal 1920 pixels.
Besturingsmodus: WEB, RS232 seriële poort en LAN-poort;
Seriële poortopdrachten kunnen scèneoproep, scènebesparing, scènecyclus, signaalwisseling, query en IP-instelling realiseren, enz.
Ondersteuning van ingangssignaalbron OSD aangepaste tekenweergavefunctie, u kunt het tekenlettertype, de grootte, de kleur, de transparantie, de positie, enz. instellen.
Ondersteuning van WEB-controle, ondersteuning van computers, mobiele telefoons, tablets en andere systeembesturingsapparaten, en compatibel met meerdere browsers. Via de WEB-gebruikersinterface kunnen signaalbordverbindingsdetectie, signaalschakeling, scèneoproep, scènebesparing, scènepolling, online upgradebeheer, fabrieksreset, enz. worden gerealiseerd (geavanceerde controlekaart);
Ondersteuning van voorbeeld van invoerbronsignaal en echoweergave op groot scherm (geavanceerde controlekaart);
Ondersteuning van scrollende ondertitelweergave en ultra-high-definition achtergrondkaartweergave (geavanceerde controlekaart);
Ondersteunt real-time detectie van alle ingangssignalen, waardoor gebruikers gemakkelijk de toegangsstatus van ingangssignalen kunnen observeren en detecteren;
Ondersteunt het willekeurig openen van vensters, overlay, roaming, splitsen, zoomen, uitrekken en knippen van afbeeldingen;
Ondersteunt beeld-in-beeld-weergave, beeld-overlay-weergave, weergave op meerdere schermen op één scherm en splitsingsfuncties op groot scherm;
De laagvolgorde en eigenschapsinstellingen van het overlayvenster kunnen worden gerealiseerd via de hostcomputersoftware;
Het uitvoerweergavescherm ondersteunt maximaal 8 vensters op één scherm;
Een enkele invoerbron ondersteunt willekeurige vensters;
Ingangs- en uitgangskaarten ondersteunen hot swap;
Ondersteuning voor het opslaan van scènes, het bellen van scènes, het bekijken van scènes en het pollen van scènes;
Ondersteuning van import en export van splitsingsconfiguratie;
Ondersteunt bijsnijden en weergave van elke positie van de signaalbron, en hetzelfde signaal kan vier bijsnijden ondersteunen;
Ondersteuning van vooraf ingestelde vensteropeningsmodus en flexibel bellen;
Ondersteunt online upgrade van de gehele machine, waardoor onderhoud en revisie wordt vergemakkelijkt.

Populaire tags: 9 kaarten modulaire videomuurcontroller, China 9 kaarten modulaire videomuurcontroller fabrikanten, leveranciers, fabriek

SPECIFICATIES

Algemene prestaties
Chassisspecificaties	3 U
Invoerkaartsleuf	3
Uitgangskaartsleuf	6
Maximaal aantal ingangskanalen	12
Maximaal aantal uitgangskanalen	24
Invoerresolutie	De hoogste ondersteunde resolutie is 3840×2160 bij 60 Hz
Uitvoerresolutie	Maximaal ondersteunde resolutie 4096x2160 bij 30 Hz
Aantal ramen	Eén scherm ondersteunt maximaal 8 schermen

Invoer
1 HDMI/1 DP (Kies er één)	Ondersteuning van HDMI 2.0, ondersteuning van DP1.2, compatibel met HDCP, resolutie ondersteunt 40962160@60Hz en 38402160@60Hz
2-kanaal DP	Ondersteuning DP1.1, resolutie ondersteunt 4096*2160@30Hz en 3840X2160@30 ,
2-kanaal HDMI	Ondersteuning HDMI 1.4, compatibel met HDCP, resolutie ondersteunt 40962160@30Hz en 38402160@30Hz
4-kanaal HDMI	Ondersteuning HDMI 1.3, compatibel met HDCP, resolutie ondersteunt 1920 x 1200 @60Hz
4-kanaal DVI	DVI is compatibel met HDMI, ondersteunt de HDCP-standaard en ondersteunt een resolutie van 1920 x 1200 bij 60 Hz ,
4-kanaal VGA	VGA-signaalstandaard, resolutie ondersteunt 1920x1080P @60Hz ,
4-kanaal-SDI	Compatibel met HD-SDI, 3G SDI, SD I, resolutie ondersteunt 1920x1080P @60Hz
4-kanaal CVBS	CVBS-signaalformaat, resolutie ondersteunt PAL: 720x576I, NTSC: 720x480I
Basiscontrolekaart	Ondersteuning van lokale logische besturing, 232-besturing, zoals raamopening, roaming, enz. 2. Ondersteuning van RS232 snelle centrale bediening 3. Ondersteuning van RS232-luscontrole
Geavanceerde controlekaart	Basiskaart, ondertitels, echo (8 kanalen), preview, WEB-functies in één, inclusief basisversie-controlekaartfunctie

Uitvoer
DVI	DVI is compatibel met HDMI, met een maximale resolutie van 1920x1200 @60Hz , ondersteunt 1920×1200@60Hz
HDMI	Compatibel met HDMI, DVI-D, ondersteuning voor HDMI 1.3, resolutie tot 1920x1200 @60Hz , resolutie ondersteunt HDMI 1.3 , ondersteunt 1920×1200@60Hz
4k HDMI	Het videosignaalformaat ondersteunt HDMI 1.4 en de maximale resolutie ondersteunt 4096x2160@30Hz

Odaar
Chassisstructuur	2 slots voor ingangskanalen, 3 slots voor uitgangskanalen
Chassismaat (mm)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Gewicht (kg)	5.8
Stroomverbruik (W)	2 5
voeding	Dubbele voeding, 100V~240V AC, 50/60Hz
Controle
RS232-besturing	DB9 seriële poortinterface
TCP/IP-controle	Compatibel met het TCP/IP-protocol

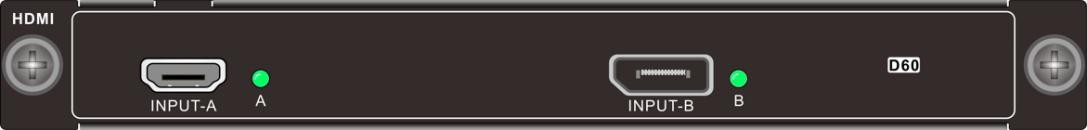

HDMI2.0 ingangskaart - VMH-1I-HD-4K

311

Ondersteuning van HDMI2.0, compatibel met HDCP, ondersteuning van DP1.2

Maximale invoerresolutie 3840x2160 @60Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Dubbele 4K DP-ingangskaart-VMH-2I-DP-4K

312

Ondersteuning DP1.1, compatibel met HDCP

Maximale invoerresolutie 3840x2160 @ 30Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Dubbele 4K HDMI-ingangskaart-VMH-2I-HD-4K

313

Ondersteuning van HDMI-, DVI-D-signaalformaten, ondersteuning van HDMI-standaarden, compatibel met HDCP

Maximale invoerresolutie 3840x2160 @ 30Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

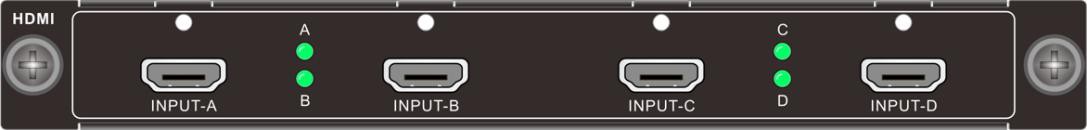

Vierkanaals HDMI-ingangskaart-VMH-4I-HD

314

Ondersteuning van HDMI-, DVI-D-signaalformaten, ondersteuning van HDMI-standaarden, compatibel met HDCP

Maximale invoerresolutie 1920x1200 @60Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Quad DVI-ingangskaart-VMH-4I-DV

315

Ondersteuning van HDMI-, DVI-D-signaalformaten, ondersteuning van HDMI1.3, compatibel met HDCP

Maximale invoerresolutie 1920x1200 @60Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Viervoudige VGA-ingangskaart-VMH-4I-VG

316

Ondersteuning van VGA-signaalformaat

Maximale invoerresolutie 1920x 1080 @60Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Vierkanaals SDI-ingangskaart-VMH-4I-SD

317

Ondersteuning van SDI-signaalformaat, invoer- en uitvoersignaaloverdrachtsafstand tot 100 meter

Maximale invoerresolutie 1920x 1080 @60Hz

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Vierkanaals CVBS-ingangskaart-VMH-4I-AV

318

Ondersteuning CVBS-signaalformaat, adaptieve PAL en NTSC

Ondersteunde resolutie PAL: 720x576I, NTSC: 720x480I

Een enkel ingangssignaal ondersteunt willekeurige venstering

Ondersteuning van de karakter-overlay-functie van het ingangssignaal

Ondersteun DDC-controle met ingebouwde EDID-beheertechnologie

Met uitschakelfunctie

Quad DVI-audio-ingangskaart-VMH-4I-DVA

319

4-weg DVI-ingangssignaal (DVI-interface met audio)

Connector: DVI-I vrouwelijke poort

Normaal stroomverbruik tijdens gebruik: 7,1 W

Videosignaalformaat: compatibel met HDMI, DVI-D

Standaard: ondersteuning voor HDMI1.3, compatibel met HDCP

Ingangsresolutie: tot 1920x1200 @60Hz

Audiosignaalformaat: Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS- en DTS-HD-formaten

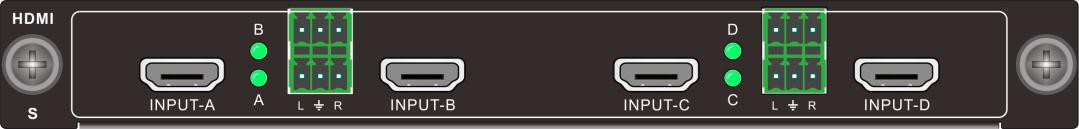

Vierkanaals HDMI-audio-ingangskaart-VMH-4I-HDA

321

4-kanaals HDMI-ingangssignaal, 4-kanaals analoog ingebed audiosignaal

Connector: Type A 19-pin vrouwelijk, audio-Phoenix-aansluiting

Normaal stroomverbruik: 9W

Videosignaalformaat: compatibel met HDMI, DVI-D

Standaard: ondersteuning voor HDMI1.3, compatibel met HDCP

Ingangsresolutie: tot 1920x1200 @60Hz

Audiosignaalformaat: Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten; externe audio ondersteunt PCM-formaat, PCM 48KHz

Vierkanaals IP-decoderingskaart-VMH-4I-IP

322

1 RJ45-ingangsinterface, ondersteunt H.264/H.265/RTSP/RTP standaardprotocoldecodering; 1 2K HDMI-ingang

RJ45 ondersteunt decodering met een resolutie van 3840*2160@30; HDMI ondersteunt een resolutie-invoer tot 1920*1200

Ondersteunt toegang tot netwerkcamera's van reguliere fabrikanten op de markt (Hikvision, Dahua, enz.); ondersteunt 1-kanaal 4K30HZ, of 2-kanaal 4K@24Hz, of 4-kanaal 1080P@60Hz, of 9-kanaal 1080P@25Hz, of 16-kanaal 720P @25Hz, of 32-kanaal D1-decodering, netwerksignaaldecodering en wandweergave

Ondersteunt meerdere schermweergaven, waaronder 1 scherm, 4 schermen, 9 schermen, 16 schermen, 36 schermen en aangepaste splitsingen

Ondersteuning ONVIF, RTSP en andere netwerkstreamingprotocollen

Ondersteunt het vergroten van elke afzonderlijke videostream om het venster te vullen

Ondersteuning van enkel ingangssignaal. Ondersteuning van willekeurige vensters

Ondersteuning van PTZ-besturing van netwerkcamera's

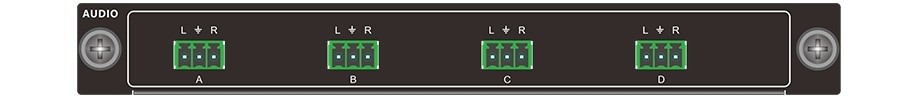

Vierkanaals onafhankelijke audio-uitgangskaart-VMH-4O-AD

323

4-kanaal Phoenix-terminal analoge audio-uitgang

Connector: 3-pin-insteekterminal

Uitgangspoort: 4-weg Auido-uitvoerpoort

Ondersteuning van onafhankelijke audioschakeling of groepssynchrone schakeling van gebonden videomuur

Ondersteuning van aanpassing van het uitgangsvolume

Ondersteuning voor het opslaan en bellen van scènes

Ondersteuning van PCM-audioformaat, audiobemonsteringsfrequentie is 48 kHz

De ingangsterminal ondersteunt ingebouwde of externe audio

Met uitschakelgeheugenfunctie

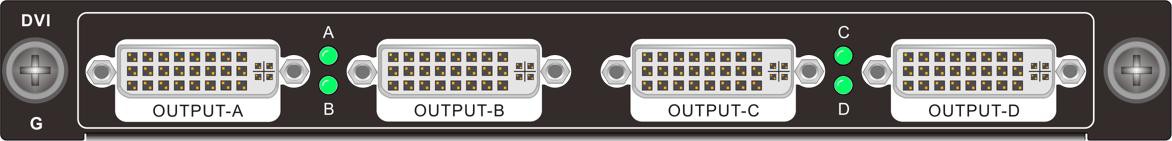

Quad DVI-uitvoerkaart (twee lagen) - VMH-4O-DV

324

Ondersteuning van DVI- en HDMI-signaalformaten

De maximale uitvoerresolutie is 1920 x 1200 bij 60 Hz en ondersteunt aangepaste uitvoerresolutie

Het uitvoerscherm ondersteunt meerdere functies, zoals splitsen, splitsen, overlappen, zoomen, uitrekken, knippen, beeld-in-beeld, roamen, enz.

Uitvoer extern enkel beeldscherm ondersteunt maximaal 2 weergavevensters

Met uitschakelgeheugenfunctie

Vierkanaals HDMI-uitvoerkaart (twee lagen) -VMH-4O- HD

325

Ondersteuning van DVI- en HDMI-signaalformaten

De maximale uitvoerresolutie is 1920 x 1200 bij 60 Hz en ondersteunt aangepaste uitvoerresolutie

Het uitvoerscherm ondersteunt meerdere functies, zoals splitsen, splitsen, overlappen, zoomen, uitrekken, knippen, beeld-in-beeld, roamen, enz.

Uitvoer extern enkel beeldscherm ondersteunt maximaal 2 weergavevensters

Met uitschakelgeheugenfunctie

Dubbele 4K HDMI-uitvoerkaart (twee lagen) -VMH-2O-HD-4K

326

Ondersteuning van DVI- en HDMI-signaalformaten

De maximale uitvoerresolutie ondersteunt maximaal 4096x2160 bij 30 Hz en ondersteunt aangepaste uitvoerresolutie

Het uitvoerscherm ondersteunt meerdere functies, zoals splitsen, splitsen, overlappen, zoomen, uitrekken, knippen, beeld-in-beeld, roamen, enz.

Uitvoer extern enkel beeldscherm ondersteunt maximaal 2 weergavevensters

Met uitschakelgeheugenfunctie

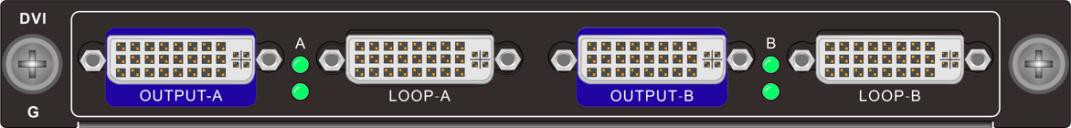

Tweekanaals DVI-uitvoerkaart (vier lagen) - VMH-2O-DV

327

2-weg DVI-uitgangssignaal

Connector: DVI-I vrouwelijke poort

Normaal stroomverbruik tijdens gebruik: 8,8 W

Videosignaalformaat: DVI compatibel met HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Laagselectie: ondersteuning voor 4 2K-signaallagen of 2 4K@30-signaallagen of 1 4K@60-signaallaag

Tweekanaals HDMI-uitvoerkaart (vier lagen) -VMH-2O-HD

328

2-weg HDMI-uitgangssignaal;

Connector: Type A 19-pin vrouwelijk;

Normaal stroomverbruik: 8,8 W;

Videosignaalformaat: compatibel met HDMI, DVI-D;

Standaard: ondersteuning voor HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Eénkanaals DVI-uitvoerkaart (acht lagen) -VMH-1O-DV

329

1-kanaal DVI-uitgangssignaal;

Connector: DVI-I vrouwelijke poort;

Normaal stroomverbruik: 8,8 W;

Videosignaalformaat: DVI compatibel met HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Laagselectie: ondersteunt 8-kanaal 2K-signaallagen of 4-kanaal 4K@30-signaallagen of 2-kanaal 4K@60-signaallagen;

HDMI-uitvoerkaart met één kanaal (acht lagen) -VMH-1O-HD

331

1 HDMI-uitgangssignaal;

Connector: Type A 19-pin vrouwelijk;

Normaal stroomverbruik: 8,8 W;

Videosignaalformaat: compatibel met HDMI, DVI-D;

Standaard: ondersteuning voor HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Basisversie stuurkaart -VMH-CC-DE

332

Ondersteuning van lokale logische besturing, zoals het openen van ramen, roaming, enz.

Ondersteuning van RS232 snelle centrale bediening

Ondersteuning van RS232-luscontrole

Geavanceerde controlekaart -VMH-CC-AE

333

Ondersteuning van lokale logische besturing, zoals het openen van ramen, roaming, enz.

Ondersteuning van RS232 snelle centrale bediening

Ondersteuning van RS232-luscontrole

Ondersteuning van high-definition basiskaart

Ondersteuning van scrollende ondertitels

Ondersteuning preview-echo

Ingebouwde WEB mens-computer interactie-interfacebesturing, gehumaniseerd ontwerp, ondersteunt computers, mobiele telefoons, tablets en andere systeembesturingsapparaten, en is compatibel met meerdere browsers, waardoor de bediening gemakkelijker wordt

Via de WEB-gebruikersinterface kunnen signaalbordverbindingsdetectie, signaalschakeling, signaalvoorbeeld, scèneoproep, scèneopslag, scènepolling, online upgradebeheer, fabrieksreset, enz. worden gerealiseerd.

Multifunctionele milieucontrolekaart-VMH-IO-FDE

334

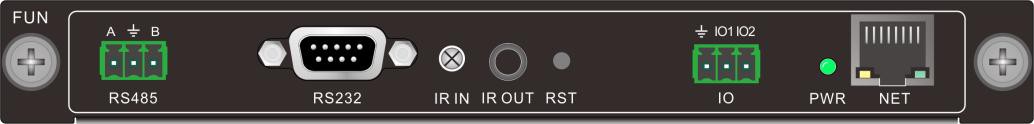

Signaalinterface: 1 3-pin Phoenix RS485-interface, 1 RS232-mannelijke connector, 1 IR IN-ontvanger, 1 IR OUT 3,5 mm-interface, 2 IO 3-pin Phoenix-interfaces, 1 RJ45-interface, 1 resetknop

Ondersteunt het doorsturen van meerdere poortprotocollen naar elkaar; ondersteunt netwerk naar seriële poort, seriële poort naar netwerk, netwerk naar netwerk, IO naar serieel netwerk, infraroodbesturing, infrarood leren

Ondersteuning van meerdere baudrates

Elke poort kan maximaal 30 pakketten doorsturen

Doorsturen van uitgangscontrole, kan een verscheidenheid aan randapparatuur besturen, kan een eigen interface ontwikkelen

Ondersteuning van infrarood leren

Met uitschakelfunctie
