Productoverzicht

Dit krachtige professionele schakelapparaat beheert audio- en videosignalen effectief, waardoor het ideaal is voor een verscheidenheid aan toepassingen, waaronder omroep- en televisieprojecten, multimediaconferentiezalen, grote beeldschermen, televisieonderwijs en commando-/controlecentra.

Ondersteunt verschillende signaalformaten, waaronder CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT en Optisch, waardoor naadloos schakelen en verzenden tussen verschillende invoer-/uitvoertypen wordt gegarandeerd

Functies

32-invoer- en 32-uitvoer-interface voor het schakelen van audio- en videosignalen;
Bus-schakeltechnologie, elk signaal kan niet alleen punt-tot-punt worden verzonden, maar ook alleen via een buskanaal worden verzonden, waardoor real-time weergave van alle signaalbeelden wordt gegarandeerd;
Frequentie- en lijnverdubbelingstechnologie kan de weergave van beeldsignalen verbeteren door de lijn en frequentie te verdubbelen;
Naadloze cross-switching, zonder zwart scherm, vastlopend scherm, jitter, tearing, etc. tijdens het schakelproces;
Er zijn meerdere signaaltypen beschikbaar: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optisch;
De resolutie is instelbaar en ondersteunt maximaal 4096 x 2160P bij 60 Hz;
Ondersteuning van uitgangskanalen die afzonderlijk of volledig kunnen worden gesloten of geopend;
De naadloze invoerkaart ondersteunt de aangepaste OSD-tekenoverlay-schermweergavefunctie, die aangepaste Chinese inhoud kan overlappen en weergeven op elk invoerkanaal linksboven, linksonder, rechtsboven, rechtsonder, enz., en de tekenkleur kan worden ingesteld ;
Ondersteuning van RS232 seriële poort, TCP/IP-netwerk, bediening op het voorpaneel, open besturingsprotocol;
Ondersteuning van GUI-gebruikersinterfacecontrole en gehumaniseerd ontwerp;
het wijzigen en aanpassen van EDID-informatie;
Ondersteuning van de huidige statusqueryfunctie van het invoer- en uitvoerkanaal van het apparaat;
Ondersteuning voor het opslaan en bellen van meerdere scènes;
De signaalpoort ondersteunt hot-plugging.

Populaire tags: 32x32 hybride modulaire videomatrix, China 32x32 hybride modulaire videomatrix fabrikanten, leveranciers, fabriek

Gastheer
beschrijven	Ondersteunt maximaal 32 ingangs- en 32 uitgangsaudio- en videosignaalwisselkaartinterfaces, ondersteunt hot-swapping
controle
Seriële controlepoort	DB9 RS232 vrouwelijke connector
Pin-configuratie	Pin 2 TX, Pin 3 RX, Pin 5 GND
Paneelchassisstructuur	Insteekbaar signaal, 8 ingangskaartsleuven kunnen worden geplaatst met 8 signaalingangskaarten, 8 uitgangskaartsleuven kunnen worden geplaatst met 8 signaaluitgangskaarten
Bedieningselementen op het voorpaneel	Knop
conventioneel
Bedrijfstemperatuur	-0-+50 graad
Relatieve vochtigheid	10%-90%
voeding	AC 100-240V, 50/60 Hz, energieverbruik bij onbelaste host 60 W, exclusief kaart
Chassismaat (mm)
VMC{{0}}: 436,6 L x 320,0 W x 221,5 H

Ingangssignaalkaart-VMC-4I-HD-4K

Ingangssignaal	4-kanaal HDMI-signaal, 4-kanaal analoog audiosignaal	Stroomverbruik	12.5W
Ingangsconnectoren	Type Een 19-pin vrouwelijk, 3-pin plug-in aansluitblok	Kleurdiepte	8 bit
Signaaltype	HDMI, DVI-D, automatische identificatie van ingangssignalen	bandbreedte	10,2 Gbps
temperatuur	0 graad - +50 graad	vochtigheid	10% - 90%
Oplossing	Maximale invoerresolutie 4096 x 2160P bij 60 Hz, invoeradaptief
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
standaard	Ondersteuning HDMI1.4, HDCP2.2
EDID-beheer	Ondersteuning van EDID-leerfunctie
Andere kenmerken	Ondersteuning van instellingen voor chroma, helderheid, contrast, kleurtemperatuur en scherptewaarde, ondersteuning voor karakteroverlay-functie, hot-pluggable

Ingangssignaalkaart-VMC-4I-OF

Ingangssignaal	4-kanaals glasvezelsignaal, automatische herkenning van het ingangssignaal	Stroomverbruik	24W
Ingangsconnectoren	Glasvezelmodule	Gegevenstypen	DVI/HDMI
Maximaal tarief	10,2 Gbps	Relatieve vochtigheid	10%-90%
temperatuur	0 graad -+50 graad	Kleurdiepte	8-bits, 10-bits, 12-bits, 16-bits
Glasvezelmodule
Interfacespecificaties	LC-interface
Glasvezelsignaal	9 instelbare resoluties, de hoogste ingangsresolutie is 4096x2160@30Hz
Transmissie afstand	Moet worden gebruikt met glasvezelzender/ontvanger, 4096x2160@30Hz single-mode glasvezel maximale transmissieafstand is 2KM, multi-mode is 300M
Maximale datasnelheid	10,2Gbit/s
ander
Functie	Ondersteuning van karakteroverlay-functie en hot swap

Ingangssignaalkaart-VMC-4I-HBT

Video-ingang
Ingangssignaal	4-kanaal HDBT-signaal, automatische identificatie van het ingangssignaal	Ingangsniveau	TMDS 2,9V-3.3V
Ingangsconnectoren	RJ45, met geelgroen tweekleurig indicatielampje	Ingangsimpedantie	Differentiële lijn 100Ω
Stroomverbruik	21W
Audio-invoer
Ingangssignaal	4-kanaal stereosignaal	Ingangsconnectoren	3,5 mm audio-aansluiting
Ingangsimpedantie	75Ω	Frequentierespons	20 Hz-20 K Hz
controle
Controlesignaal	4-weg RS232-stuursignaal	Controlepoort	3-inplugbaar klemmenblok
protocol	Ondersteuning van het RS232-protocol, ondersteuning van IR, RS232 tweeweg transparante transmissie
conventioneel
Verdienen	0 dB	bandbreedte	10,2 Gbps
Oplossing	Ondersteunt tot 1920×1080@60Hz	Overspraak	<-50dB@5MHz
Transmissie afstand	1080p Minder dan of gelijk aan 70 meter	Overstappercentage	200 ns (max.)
Bedrijfstemperatuur	-10 graad -+40 graad	Relatieve vochtigheid	10%-90%
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
HDMI-standaard	Ondersteuning HDMI1.4a
EDID, HDCP	Ondersteuning van EDID handmatig beheer, compatibel met HDCP1.4
Andere kenmerken	Ondersteunt kleurkwaliteit, helderheid, contrast, kleurtemperatuur en scherptewaarde-instellingen, karakter-overlay-functie, hot-pluggable en PoH externe voedingsfunctie

Ingangssignaalkaart-VMC-2I-HBT-4K

Video-ingang
Ingangssignaal	2 -kanaal HDBT-signaal, automatische herkenning van het ingangssignaal	Ingangsniveau	TMDS 2,9V-3.3V
Ingangsconnectoren	RJ45, met geelgroen tweekleurig indicatielampje	Ingangsimpedantie	Differentiële lijn 100Ω
Stroomverbruik	21W
Audio-invoer
Ingangssignaal	2--weg stereosignaal	Ingangsconnectoren	3,5 mm audio-aansluiting
Ingangsimpedantie	75Ω	Frequentierespons	20 Hz-20 K Hz
controle
Controlesignaal	2--weg RS232-stuursignaal	Controlepoort	3-inplugbaar klemmenblok
protocol	Ondersteuning van het RS232-protocol, ondersteuning van IR, RS232 tweeweg transparante transmissie
conventioneel
Verdienen	0 dB	bandbreedte	10,2 Gbps
Oplossing	Ondersteunt tot 4096 x 2160P bij 30 Hz	Overspraak	<-50dB@5MHz
Transmissie afstand	1080p Minder dan of gelijk aan 70 meter	Overstappercentage	200 ns (max.)
Bedrijfstemperatuur	-10 graad -+40 graad	Relatieve vochtigheid	10%-90%
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
HDMI-standaard	Ondersteuning van HDMI1.4-standaard
EDID, HDCP	Ondersteuning van EDID handmatig beheer, ondersteuning van HDCP2.2 en achterwaarts compatibel
Andere kenmerken	Ondersteunt kleurkwaliteit, helderheid, contrast, kleurtemperatuur en scherptewaarde-instellingen, karakter-overlay-functie, hot-pluggable en PoH externe voedingsfunctie

Ingangssignaalkaart-VMC-4I-DV

Ingangssignaal	4-weg DVI-signaal	Ingangsniveau	TMDS 2,9V-3.3V
Ingangsconnectoren	Vrouwelijke poort DB24+5	Ingangsimpedantie	75Ω
Stroomverbruik	10W
conventioneel
Verdienen	0 dB	bandbreedte	Maximale datasnelheid 4,95 Gbit/s
Videosignaal	DVI, HDMI, VGA, C-VIDEO, YPbPr, automatische identificatie van ingangssignalen	Maximale vertraging	5nS(±1nS)
Gegevenstypen	8 bit	Overspraak	<-50dB@5MHz
Overstappercentage	200ns (max) overspraak	Oplossing	Ondersteunt tot 1920× 1200 @60Hz
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
Bemonsteringsfrequentie van audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID- en DDC-beheer	Ondersteunt Extended Display Identification (EDID) en Display Data Channel (DDC), met behulp van DVI- en HDMI-standaarden
HDCP-beheer	Ondersteunt High-bandwidth Digital Content Protection (HDCP) en maakt gebruik van DVI- en HDMI1.3-standaarden
Andere kenmerken	Ondersteuning van kleurkwaliteit, helderheid, contrast, kleurtemperatuur en scherptewaarde-instellingen, karakter-overlay-functie, hot-pluggable

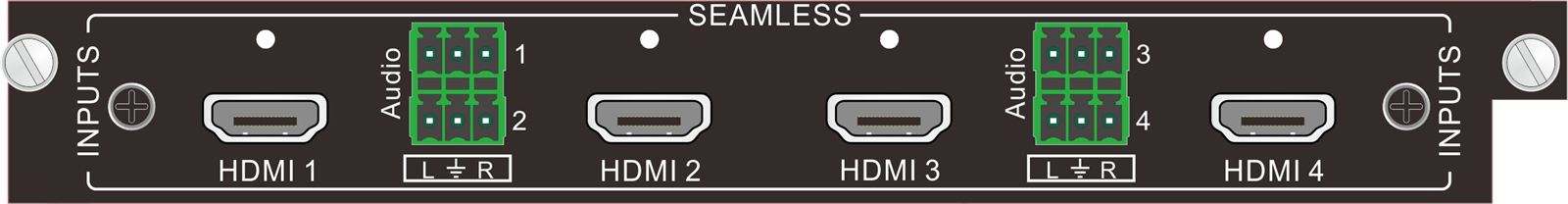

Ingangssignaalkaart-VMC-4I-HD

Ingangssignaal	4-kanaals HDMI-signaal (compatibel met DVI), 4-kanaals analoog audiosignaal	Stroomverbruik	10W
Ingangsconnectoren	Type Een 19-pin vrouwelijk, 3-pin plug-in aansluitblok	Kleurdiepte	8 & 10 & 12 bits
Signaaltype	HDMI, DVI-D, automatische identificatie van ingangssignalen	bandbreedte	6,75 Gbps
temperatuur	0 graad - +50 graad	vochtigheid	10% - 90%
standaard	Ondersteuning van HDMI1.3, compatibel met HDCP-standaard	Oplossing	Ondersteunt tot 1920×1080@60Hz
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
EDID- en DDC-beheer	Ondersteunt Extended Display Identification (EDID) en Display Data Channel (DDC), met behulp van DVI- en HDMI-standaarden
Andere kenmerken	Ondersteuning van kleurkwaliteit, helderheid, contrast, kleurtemperatuur en scherptewaarde-instellingen, karakter-overlay-functie, hot-pluggable

Ingangssignaalkaart-VMC-4I-VG

Video-ingang
Ingangssignaal	4-weg VGA-signaal		Koppeling ingang	Alleen AC-koppeling
Ingangsconnectoren	15-pin D-type vrouwelijke poort		Ingangsniveau	{{0}}.5-2.0Vp-p
Ingangsimpedantie	75Ω
Audio-invoer
Ingangssignaal		4 kanalen met analoge audiosignalen		Audio-ingangsimpedantie	>10KΩ
Ingangsconnectoren		3-inplugbaar klemmenblok		Ingangsimpedantie	75Ω
Frequentierespons		20 Hz-20 K Hz
conventioneel
Verdienen	0 dB		Bandbreedte	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Overstappercentage	200ns (max)		Overspraak	<-50dB@5MHz
Videosignaal	VGA (RGBHV), YPbPr, C-VIDEO, automatische identificatie van ingangssignalen
Chromaruimte	Ondersteunt aanpassing van de kleurruimte: YCBCR\RGB			Oplossing	Ondersteunt tot 1920×1200 @ 60Hz
Stroomverbruik	12W
Andere kenmerken	Ondersteunt instellingen voor kleurkwaliteit, helderheid, contrast, kleurtemperatuur en scherptewaarde; karakter-overlay-functie; hot-pluggable; Automatische correctie van VGA-signaalinvoer; enkele poort herstellen naar fabrieksinstellingen

Ingangssignaalkaart-VMC-4I-AV

Ingangssignaal		4-kanaal CVBS-signaal, 4-kanaal analoog audiosignaal		Ondersteunde audioformaten		stereo
Ingangsconnectoren		BNC-connector, 3-insteekbaar klemmenblok		Standaard		Ondersteuning van PAL- en NTSC-formaten
Stroomverbruik		11W		Oplossing		7 instelbare niveaus, tot 1920×1080@60Hz
conventioneel
Audioruisvloer		-80dB		Maximale audiovervorming		2.0V
Bedrijfstemperatuur		0 graad - +50 graad		Relatieve vochtigheid		10% - 90%
bandbreedte		6,75 Gbps		Automatische lijnschalingsfunctie		steun
Andere kenmerken		Ondersteunt instellingen voor chroma, helderheid, contrast, kleurtemperatuur en scherptewaarde; karakter-overlay-functie; hot-pluggable
	Ingangssignaalkaart-VMC-4I-SD

	Ingangssignaal		4-kanaal SDI-signaal (elk met één SDI-lusuitgang)		Ingangsniveau		TMDS 2,9V-3.3V
	Ingangsconnectoren		BNC-connectoren		Ingangsimpedantie		75Ω
	Videosignaal		SDI, HD-SDI, 3G-SDI, automatische identificatie van ingangssignalen		Stroomverbruik		14W
	conventioneel
	Kleurdiepte		8&10&12-bits		Werkafstand		1080p Minder dan of gelijk aan 100 m (gebruik draad van hoge kwaliteit)
	bandbreedte		6,75 Gbps		Maximale resolutie		1080p bij 60 Hz
	Bedrijfstemperatuur		0 graad - +50 graad		Relatieve vochtigheid		10% - 90%
	Lijnverdubbelingsfunctie		steun		Oplossing		Ondersteunt tot 1920×1080@60Hz;
	Andere kenmerken		Ondersteunt instellingen voor chroma, helderheid, contrast, kleurtemperatuur en scherptewaarde; karakter-overlay-functie; hot-pluggable

Ingangssignaalkaart-VMC-4I-HV

Ingangssignaal	2-weg HDMI-signaal (compatibel met DVI); 2-weg VGA-signaal; 4-kanaal stereo audiosignaal		Stroomverbruik	12W
Ingangsconnectoren	Type A 19-pin vrouwelijke connector; 15-pin D-type vrouwelijke connector; 3-insteekbaar klemmenblok met pennen
Oplossing	Ondersteunt tot 1920×1080@60Hz
conventioneel
HDMI-poort:
Kleurdiepte	8 & 10 & 12 bits		Signaaltype	HDMI, DVI-D, automatische identificatie van ingangssignalen
bandbreedte	6,75 Gbps		temperatuur	0 graad - +50 graad
vochtigheid	10% - 90%
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
standaard	Ondersteuning van HDMI1.3, compatibel met HDCP-standaard
EDID- en DDC-beheer	Ondersteunt Extended Display Identification (EDID) en Display Data Channel (DDC)
VGA-poort:
Koppeling ingang	Alleen AC-koppeling	Ingangsniveau			{{0}}.5-2.0Vp-p
Ingangsimpedantie	75Ω	Frequentierespons			20 Hz-20 K Hz
Verdienen	0 dB	Overspraak			<-50dB@5MHz
Overstappercentage	200ns (max)	Chromaruimte			Ondersteuning aanpassing van YCBCR\RGB
Videosignaal	VGA (RGBHV), YPbPr, C-VIDEO, automatische identificatie van ingangssignalen
Andere kenmerken	Ondersteunt automatische correctie van VGA-signaalinvoer en fabrieksreset met één poort
Functie	Ondersteuning van hot-plug en unplug, ondersteuning van chroma, helderheid, contrast, kleurtemperatuur en scherptewaarde-instellingen, ondersteuning van karakter-overlay-functie

Uitgangssignaalkaart-VMC-4O-HD-4K

Uitgangssignaal	4-kanaal HDMI-signaal, 4-kanaal analoog audiosignaal	Stroomverbruik	12.5 W
Uitgangsconnectoren	Type Een 19-pin vrouwelijk, 3-pin plug-in aansluitblok	Kleurdiepte	8 bit
conventioneel
Signaaltype	HDMI, DVI-D	bandbreedte	10,2 Gbps
temperatuur	0 graad - +50 graad	vochtigheid	10% - 90%
Oplossing	8 instelbare niveaus, tot 4096 x 2160 bij 60 Hz
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
standaard	Ondersteuning HDMI1.4, HDCP2.2
EDID- en DDC-beheer	Ondersteuning van EDID-leerfunctie en DDC-communicatie
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat, onafhankelijke audiosignaaloverdracht en hot-plugging via opdrachten

Uitgangssignaalkaart-VMC-4O-OF

Uitgangssignaal	4-weg glasvezelsignaal	Stroomverbruik	32W
Uitgangsconnectoren	Glasvezelmodule	Maximaal tarief	10,2 Gbps
Gegevenstypen	DVI/HDMI	temperatuur	0 graad -+50 graad
Relatieve vochtigheid	10%-90%	Kleurdiepte	8-bits, 10-bits, 12-bits, 16-bits
Oplossing	Ondersteunt 36 instelbare resoluties, met de hoogste uitvoerresolutie van 4K @ 30Hz
Glasvezelmodule
Interfacespecificaties	LC-interface
Glasvezelsignaal	De maximale transmissieafstand van single-mode optische vezels is 2 km, en die van multi-mode is 300 m
Transmissie afstand	4K30-transmissieafstand: single-mode optische vezel heeft een maximale transmissieafstand van 2 km en multi-mode is 300 m
Andere kenmerken
Ondersteuning voor het instellen van het uitvoerformaat via instructies, ondersteuning voor hot-pluggable en ontkoppelen

Uitgangssignaalkaart-VMC-4O-HBT

Video-uitvoer
Uitgangssignaal	4-kanaal HDBT-signaal	Uitgangsniveau	TMDS 2,9V-3.3V
Uitgangsconnectoren	RJ45, met geelgroen tweekleurig indicatielampje	Uitgangsimpedantie	Differentiële lijn 100Ω
Stroomverbruik	21W
Audio-uitvoer
Uitgangssignaal	4-kanaal stereosignaal	Uitgangsconnectoren	3,5 mm audio-aansluiting
Uitgangsimpedantie	75Ω	Frequentierespons	20 Hz-20 K Hz
controle
Controlesignaal	4-weg RS232-stuursignaal	Controlepoort	3-inplugbaar klemmenblok
protocol	Ondersteuning RS232-protocol
conventioneel
Verdienen	0 dB	bandbreedte	10,2 Gbps
Oplossing	Ondersteuning tot 1080p naadloos	Overspraak	<-50dB@5MHz
Transmissie afstand	1080p Minder dan of gelijk aan 70 meter	Overstappercentage	200 ns (max.)
Bedrijfstemperatuur	-10 graad -+40 graad	Relatieve vochtigheid	10%-90%
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
HDMI-standaard	Ondersteuning HDMI1.4, compatibel met HDCP 2.2
EDID- en DDC-beheer	Ondersteuning van EDID handmatig beheer en DDC-communicatiefunctie
Oplossing	Ondersteunt 36 instelbare resoluties, met de hoogste uitvoerresolutie van 1920×1080@60Hz
Transmissie afstand	1920×1080P60Hz transmissieafstand tot 70 meter
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat, hot-pluggable en PoH externe voedingsfuncties via opdrachten

Uitgangssignaalkaart-VMC-2O-HBT-4K

Video-uitvoer
Uitgangssignaal	2--weg HDBT-signaal	Uitgangsniveau	TMDS 2,9V-3.3V
Uitgangsconnectoren	RJ45, met geelgroen tweekleurig indicatielampje	Uitgangsimpedantie	Differentiële lijn 100Ω
Stroomverbruik	21W
Audio-uitvoer
Uitgangssignaal	2--weg stereosignaal	Uitgangsconnectoren	3,5 mm audio-aansluiting
Uitgangsimpedantie	75Ω	Frequentierespons	20 Hz-20 K Hz
controle
Controlesignaal	4-weg RS232-stuursignaal	Controlepoort	3-inplugbaar klemmenblok
protocol	Ondersteuning RS232-protocol
conventioneel
Verdienen	0 dB	bandbreedte	10,2 Gbps
Oplossing	Ondersteunt maximaal 4096 x 2 160@ 30 Hz	Overspraak	<-50dB@5MHz
Transmissie afstand	1080p Minder dan of gelijk aan 70m, 4K Minder dan of gelijk aan 40M	Overstappercentage	200 ns (max.)
Bedrijfstemperatuur	-10 graad -+40 graad	Relatieve vochtigheid	10%-90%
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
HDMI-standaard	Ondersteuning HDMI1.4, compatibel met HDCP 2.2
EDID- en DDC-beheer	Ondersteuning van EDID handmatig beheer en DDC-communicatiefunctie
Oplossing	Ondersteunt 36 instelbare resoluties, met de hoogste uitvoerresolutie van 4096 x 2 160@ 30 Hz
Transmissie afstand	Ondersteuning van 4K tot 40M afstand, 1080P tot 70M
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat, hot-pluggable en PoH externe voedingsfuncties via opdrachten

Uitgangssignaalkaart-VMC-4O-DV

Uitgangssignaal	4-weg DVI-signaal	Uitgangsniveau	TMDS 2,9V-3.3V
Uitgangsconnectoren	Vrouwelijke poort DB24+5	Uitgangsimpedantie	75Ω
Stroomverbruik	6W

conventioneel
Verdienen	0 dB	bandbreedte	4,95Gbit/s
Videosignaal	DVI, HDMI, VGA, C-VIDEO, YPbPr	Maximale vertraging	5nS(±1nS)
Gegevenstypen	8 bit	Overspraak	<-50dB@5MHz
Oplossing	36 instelbare niveaus, tot 1920×1200@60Hz	Overstappercentage	200ns (max) overspraak
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
Bemonsteringsfrequentie van audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID- en DDC-beheer	Ondersteunt Extended Display Identification (EDID) en Display Data Channel (DDC), met behulp van DVI- en HDMI-standaarden
HDCP-beheer	Ondersteunt High-bandwidth Digital Content Protection (HDCP) en maakt gebruik van DVI- en HDMI1.3-standaarden
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat en hot-plugging via opdrachten

Uitgangssignaalkaart-VMC-4O-HD

Uitgangssignaal	4-kanaals HDMI-signaal (compatibel met DVI), 4-kanaals analoog audiosignaal	Stroomverbruik	8W
Uitgangsconnectoren	Type Een 19-pin vrouwelijk, 3-pin plug-in aansluitblok	Kleurdiepte	8 bit
Signaaltype	HDMI, DVI-D	bandbreedte	6,75 Gbps
temperatuur	0 graad - +50 graad	vochtigheid	10% - 90%
Oplossing	36 instelbare resoluties, tot 1920×1200@60Hz
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
standaard	Ondersteuning HDMI1.3, compatibel met HDCP
EDID- en DDC-beheer	Ondersteuning van EDID-leerfunctie en weergavedatakanaal (DDC)
Andere kenmerken	Ondersteuning van het instellen van het uitvoerformaat via instructies, ondersteuning voor hot-pluggable

Uitgangssignaalkaart-VMC-4O-VG

Video-uitvoer
Uitgangssignaal	4-weg VGA-signaal	Type schakelaar	Verticale afstand
Uitgangsconnectoren	15-pin D-type vrouwelijke poort	Uitgangsniveau	{{0}}.5-2.0Vp-p
Uitgangsimpedantie	75Ω	Oplossing	36 instelbare resoluties, tot 1920×1200@60Hz
Signaaltype	Ondersteuning van VGA-, YPBPR- en C-VIDEO-signaalformaten
Audio-uitvoer
Uitgangssignaal	4 kanalen met analoge audiosignalen	Uitgangsimpedantie	75Ω
Uitgangsconnectoren	3-inplugbaar klemmenblok	Frequentierespons	20 Hz-20 K Hz
conventioneel
Verdienen	0 dB	Overstappercentage	200ns (max)
Overspraak	<-50dB@5MHz	Stroomverbruik	6W
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat en hot-plugging via opdrachten

Uitgangssignaalkaart-VMC-4O-AV

Uitgangssignaal	4-kanaal CVBS-signaal, 4-kanaal analoog audiosignaal	Oplossing	480I en 576I twee resoluties zijn instelbaar
Uitgangsconnectoren	BNC-connector, 3-insteekbaar klemmenblok	Uitvoer audioformaat	stereo
Stroomverbruik	9W	Transmissie afstand	Minder dan of gelijk aan 100 m (gebruik draad van hoge kwaliteit)
conventioneel
Audioruisvloer	-80dB	Maximale audiovervorming	2.0V
Bedrijfstemperatuur	0 graad - +50 graad	Relatieve vochtigheid	10% - 90%
bandbreedte	6,75 Gbps	Standaard	Ondersteuning van PAL- en NTSC-formaten
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat en hot-plugging via opdrachten

Uitgangssignaalkaart-VMC-4O-SD

Uitgangssignaal	4-kanaal SDI-signaal (elk met één SDI-lusuitgang)	Uitgangsniveau	TMDS 2,9V-3.3V
Uitgangsconnectoren	BNC-connectoren	Uitgangsimpedantie	75Ω
Videosignaal	SDI, HD-SDI, 3G-SDI	Stroomverbruik	15W
Oplossing	7 instelbare resoluties, tot 1920×1200@60Hz
conventioneel
Kleurdiepte	8&10&12-bits	Werkafstand	1080p Minder dan of gelijk aan 100 m (gebruik draad van hoge kwaliteit)
bandbreedte	6,75 Gbps	Maximale resolutie	1080p bij 60 Hz
Bedrijfstemperatuur	0 graad - +50 graad	Relatieve vochtigheid	10% - 90%
Andere kenmerken	Ondersteunt het instellen van het uitvoerformaat en hot-plugging via opdrachten

Uitgangssignaalkaart-VMC-4O-HV

Uitgangssignaal	2-weg HDMI-signaal (compatibel met DVI); 2-weg VGA-signaal; 4-kanaal stereo audiosignaal	Stroomverbruik	8W
Uitgangsconnectoren	Type A 19-pin vrouwelijke connector; 15-pin D-type vrouwelijke connector; 3-insteekbaar klemmenblok met pennen
Oplossing	36 instelbare resoluties, tot 1920×1200@60Hz
conventioneel
HDMI-poort:
Kleurdiepte	8 bits	Signaaltype	HDMI, DVI-D
bandbreedte	6,75 Gbps	temperatuur	0 graad - +50 graad

vochtigheid	10% - 90%
Audioformaat	Ingebouwde audio ondersteunt PCM-, Dobly Digital-, DTS-, DTS-HD-formaten, externe audio ondersteunt PCM-formaat
standaard	Ondersteuning HDMI1.3, compatibel met HDCP
EDID- en DDC-beheer	Ondersteuning van EDID-leerfunctie en DDC-communicatiefunctie
VGA-poort:
Uitgangsniveau	{{0}}.5-2.0Vp-p	Uitgangsimpedantie	75Ω
Signaaltype	VGA, YPBPR, C-VIDEO
Type schakelaar	Verticale afstand	Frequentierespons	20 Hz-20 K Hz
Verdienen	0 dB	Overspraak	<-50dB@5MHz
Overstappercentage	200ns (max)
Bandbreedte	YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz
Videosignaal	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
ander
Ondersteunt het instellen van het uitvoerformaat en hot-plugging via opdrachten

Signaalvoorbeeldkaart-VMC-4P-OB

interface	2 RJ45-poorten	Preview-mogelijkheid	Kan tegelijkertijd een voorbeeld van 4 videobronnen bekijken
Protocollen en standaarden	H.264-coderingstechnologie, standaard RTSP-protocol	Stroomverbruik	15W
Oplossing	De resolutie van elk kanaal voor het afspelen van video kan 720p bereiken en de voorbeeldresolutie kan via opdrachten worden gewijzigd
controle	Ondersteuning van matrixcontrole, ondersteuning van de uitschakelgeheugenfunctie

IP-decoderkaart-VMC-4I-IP

interface	2 RJ45-poorten	Decoderingsmogelijkheid	Ondersteuning van 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz-decodering
Audio-interface	Audio-ingang 1/2/3/4: gereserveerde externe audio-interface	Stroomverbruik	1 3 W
Oplossing	Ondersteuning van rtsp/rtp/rtpo TCP-toegang	ander	Met uitgeschakeld geheugen
controle	Ondersteuning onvif2.6-protocol, ondersteuning onvif apparaatidentificatie, ondersteuning onvif protocol streamtoegang, ondersteuning onvif PTZ-besturing

HDMI-signaal 70 m HDBaseT-zender-VHBT-HD-70T

Voor gebruik met HDBaseT-invoerkaart en 4K HDBaseT-invoerkaart
binnenkomen	1-weg HDMI	Ingangsconnectoren	Type een vrouwelijke 19--pins connector
Uitvoer	1 -weg HDBaset	Uitgangsconnectoren	RJ-45-terminals
Besturingsinterface	1 kanaal IR IN, 1 kanaal IR OUT, 1 bidirectionele RS232	Controlefuncties	Ondersteuning van CEC, IR, RS232 tweeweg transparante transmissie
standaard	Voldoet aan de HDCP2.2- en HDMI1.4-standaarden	Oplossing	Ondersteunt tot 3840×2160@30Hz
Bedrijfstemperatuur	0~50 graden	vochtigheid	10% ~ 90%
Maximaal stroomverbruik	14W	Afmetingen (mm)	115L x 109W x 16.2H
Transmissie afstand	1920×1080P60Hz transmissieafstand tot 70 meter, 3840×2160@30Hz transmissieafstand tot 40 meter
ander	Ondersteuning van bidirectionele PoC-functie en RS232-firmware-upgrade

HDMI-signaal 70 m HDBaseT-ontvanger-VHBT-HD-70R

Gebruik met HDBaseT-uitvoerkaart, 4K HDBaseT-uitvoerkaart
binnenkomen	1 -weg HDBaset	Ingangsconnectoren	Type een vrouwelijke 19--pins connector
Uitvoer	1-weg HDMI	Uitgangsconnectoren	RJ-45-terminals
Besturingsinterface	1 kanaal IR IN, 1 kanaal IR OUT, 1 bidirectionele RS232	Controlefuncties	Ondersteuning van CEC, IR, RS232 tweeweg transparante transmissie
standaard	Voldoet aan de HDCP2.2- en HDMI1.4-standaarden	Oplossing	Ondersteunt tot 3840×2160@30Hz
Bedrijfstemperatuur	0~50 graden	vochtigheid	10% ~ 90%
Maximaal stroomverbruik	14W	Afmetingen (mm)	115L x 109W x 16.2H
Transmissie afstand	1920×1080P60Hz transmissieafstand tot 70 meter, 3840×2160@30Hz transmissieafstand tot 40 meter
ander	Ondersteuning van bidirectionele PoC-functie en RS232-firmware-upgrade

32x32 hybride modulaire videomatrix

Productoverzicht

Functies

Misschien vind je dit ook leuk

Aanvraag sturen
