Overzicht
CC-9N is de nieuwste slimme energiemanager voor bediening en onderhoud, gelanceerd door Tendzone voor de algemene industrie. Dit product ondersteunt intelligente energiestatistieken, die het individuele energieverbruik van elk extern apparaat kunnen tellen, en ook het totale energieverbruik van alle externe apparaten. Het voorpaneel is ontworpen met een intelligente, volledige aan/uit-knop met één toets en een aparte aan/uit-knop voor elk kanaal, die tegelijkertijd aan de behoeften van alle kanalen aan/uit en één kanaal aan/uit kan voldoen.
Het apparaat heeft een ingebouwde overstroombeveiliging om de veiligheid van het stroomverbruik van de apparatuur te garanderen. Het is geschikt voor commando- en controlecentra, grote multimediaconferentiezalen, multifunctionele zalen, omroepsystemen, trainingscentra, multimediaklaslokalen, luxe villa's, hotels, slimme huizen, enz. Het kan op grote schaal worden gebruikt in overheden/ondernemingen, openbare veiligheid, justitie, financiën, transport, gewapende politie, onderwijs, medische en andere industrieën.
Functies
Ondersteunt de configuratie van apparaatwerkmodi, inclusief sequencermodus en relaismodus. In de sequencermodus kunnen de volgorde en vertraging van elke kanaalschakelaar worden geconfigureerd. In de relaismodus kan elke kanaalschakelaar alleen worden bestuurd met handmatige knoppen, webachtergrond en besturingsopdrachten.
Ondersteunt individuele aan/uit-bediening van 8 stroomuitgangsinterfaces via de webpagina-achtergrond en de bedieningsknoppen op het voorpaneel van het apparaat, en ondersteunt ook volledige aan/uit-bediening van 8 stroomuitgangsinterfaces;
Gewone anti-accidentele aanraaktoetsvergrendeling: Om onbedoelde aanraakbediening te voorkomen, vergrendelt of ontgrendelt u de bedieningssleutel voor het vermogen via de vergrendelknop op het voorpaneel van het apparaat;
Geavanceerde toestemming om onbedoelde aanraking van netwerkvergrendeling te voorkomen: ondersteunt beheerders om in te loggen op internet en de vergrendel- of ontgrendelingsfunctie van alle bedieningsknoppen op het voorpaneel van het apparaat te configureren om onbedoelde aanrakingen te voorkomen. Ontgrendelen kan alleen worden gedaan nadat de verificatie van de beheerderstoestemming is voltooid;
Luchtschakelaar (overstroombeveiliging): kleine stroomonderbreker, 40A, 2P dubbelpolige luchtschakelaar;
Bliksembeveiliging: met overspanningsbeveiligingscircuit;
Bij volledig open of volledig gesloten kan de vertragingstijd van elk kanaal afzonderlijk worden ingesteld, met een maximale vertraging van 999 seconden en een standaardvertraging van 1 seconde;
Ondersteuning van platforms van derden om apparaten via het netwerk te bedienen, op afstand ingangsspanning, elke uitgangsstroom, stroomverbruik, stroomverbruik, werkuren, abnormale alarmen en andere informatie te verkrijgen, op afstand de uitgang van de slimme bediening en onderhoudsenergiemanager te schakelen, te configureren werkmodus, inschakelvertragingstijd, tijdschakelaar en andere parameters; netwerkafstandsbedieningsinterface (apparaattiming aan/uit), externe stroomstatistiekeninterface (huidige uitgangsstroom van elk kanaal, huidig stroomverbruik van elk kanaal) en de bedrijfsstatus van elke poort;
alarminformatie wanneer de uitgangsstroom van elke voeding te groot of te klein is. De alarmstroomdrempel en tijddrempel zijn configureerbaar en zijn niet standaard ingeschakeld. De alarminformatie wordt via het netwerk gerapporteerd aan het externe bedienings- en onderhoudsplatform van derden;
Nadat het apparaat is uitgeschakeld en vervolgens weer is ingeschakeld, gaat het automatisch naar de geconfigureerde, vooraf ingestelde modus, inclusief: volledig aan, volledig uit en herstellen van de status van vóór de stroomstoring;
8 groepen timers, die willekeurig kunnen worden gecombineerd; ondersteuning voor configuratie van schakeltiming voor elke uitgang, en de cyclusperiode kan worden geconfigureerd om slechts één keer of elke dag, week, maand, enz. te worden uitgevoerd;
Het voorpaneel heeft een nationale standaard 5-kernaansluiting voor een lange stroomvoorziening; het achterpaneel heeft 5 nationale standaard 5-gatcontactdozen en 3 universele 3-gatcontactdozen, waarvan 8 contactdozen op het achterpaneel kunnen worden bediend;
Het voorpaneel heeft een LCD-scherm dat werkinformatie van het apparaat opvraagt en weergeeft, zoals: apparaatnaam/apparaatmodel/software- en hardwareversie, netwerkinformatie (IP-adres/MAC-adres), systeemdatum, stroom/spanning/totaal vermogenstatistieken van elk kanaal, en kan de status van elk kanaal controleren;
Het voorpaneel heeft 1 LOCK anti-accidenteel aanraakvergrendelingsindicatielampje, 1 PWR-hoofdstroomlampje, 1 LINK-netwerklampje, 1 RUN-bedieningslampje en CH1~CH8-kanaalwerkstatuslampjes.

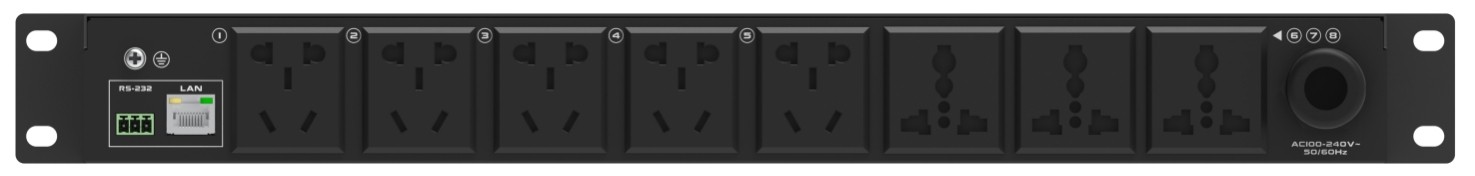

Achterpaneel
Populaire tags: slimme bediening en onderhoud power manager, China slimme bediening en onderhoud power manager fabrikanten, leveranciers, fabriek
SPECIFICATIES
|
Hardware-functie |
|
|
Modusinstellingen |
Ondersteuning van configuratie van apparaatwerkmodi, waaronder: sequencermodus, relaismodus; Het apparaat staat standaard in de sequencermodus, waarin de volgorde en vertraging van elke kanaalschakelaar kan worden geconfigureerd; in de relaismodus kan elke kanaalschakelaar alleen worden bestuurd met handmatige knoppen, webbackend of besturingsopdrachten; |
|
Vermogensuitgangsschakelaar |
Ondersteuning van aan/uit-bediening van 8 uitgangsinterfaces via de webpagina-achtergrond en de bedieningsknoppen op het voorpaneel van het apparaat; Het ondersteunt ook volledige aan/uit-bediening van 8 uitgangsinterfaces; |
|
Type stroominterface |
Het voorpaneel heeft één nationale standaard 5-kernaansluiting voor een lange stroomvoorziening; het achterpaneel heeft vijf nationale standaard 5-gatcontactdozen en drie universele 3-gatcontactdozen, waarvan acht contactdozen op het achterpaneel kunnen worden bediend. |
|
Centrale besturingsinterface |
1-weg RS232-besturing, 1-weg RJ45-netwerkbesturing; |
|
USB-interface |
1 TYPE-A-interface voor software-upgrade; 1 TYPE-B-interface, gebruikt voor het debuggen van apparatuur; |
|
LCD-scherm |
LCD-scherm polling-weergave, zoals: apparaatnaam/apparaatmodel/software- en hardwareversie, netwerkinformatie (IP-adres/MAC-adres), systeemdatum, stroom/spanning/totaal vermogenstatistieken van elk kanaal; |
|
LED-werkindicator |
Het voorpaneel heeft 1 LOCK anti-accidenteel aanraakvergrendelingsindicatielampje, 1 PWR-hoofdvoedingslampje, 1 LINK-netwerklampje, 1 RUN-bedieningslampje, en het voorpaneel geeft de uitgangsstatuslampjes van CH1 ~ CH8 kanalen weer; |
|
Anti-accidenteel aanraaktoetsenslot |
Om onbedoelde bediening te voorkomen, vergrendelt of ontgrendelt u de regelknop voor het uitgangsvermogen via de vergrendelknop op het voorpaneel van het apparaat; |
|
Toetsprompttoon |
Wanneer u de bedieningsknoppen op het voorpaneel bedient, hoort u een prompt geluid; |
|
Luchtschakelaar (overstroombeveiliging) |
Miniatuur stroomonderbreker, 40A, 2P dubbelpolige luchtschakelaar; |
|
Bliksembeveiliging ontwerp |
Met overspanningsonderdrukkingscircuit; |
|
Maximaal laadvermogen |
6500W, spanning 220V, totale uitgangsstroom van de apparatuur is ongeveer 30A, en de maximale uitgangsstroom van een enkele socket is 10A; |
|
Ingangsvermogen |
100-230V AC, 50/60 Hz, ingang wordt geleverd met 3-kern 6-vierkant netsnoer 1,8 meter blootliggende draad (zonder stekker) |
|
Fabrieksreset |
Met fabrieksinstellingen resetknop |
|
Afstandsbediening |
|
|
Ingebouwde WEB-pagina |
Ingebouwde WEB-pagina, ondersteunt gebruikersaanmeldingsbeheerfunctie, ondersteunt elke stroomuitgangsregeling van het apparaat, netwerk, systeemupgrade, centrale besturing en andere configuraties |
|
Wijziging van het gebruikerswachtwoord |
Ondersteuning voor het wijzigen van het aanmeldingswachtwoord van de gebruiker |
|
Online gebruikersstatistieken |
Ondersteun statistieken van gebruikers die momenteel inloggen op het apparaat |
|
Bediening en onderhoud op afstand |
Ondersteun platforms van derden om apparaten via het netwerk te bedienen, op afstand informatie te verkrijgen zoals uitgangsspanning, stroom, energieverbruik, energieverbruik, werkuren, abnormale alarmen, enz. van elk kanaal, op afstand de uitgang van elk kanaal te schakelen, de werkmodus te configureren, inschakelvertragingstijd, tijdschakelaar en andere parameters; Bied een interface voor netwerkafstandsbediening (timing van apparaat aan/uit), interface voor stroomstatistieken op afstand (huidige uitgangsstroom van elk kanaal, huidig uitgangsvermogenverbruik van elk kanaal); |
|
Alarmfunctie |
het afgeven van alarminformatie wanneer de uitgangsstroom van elke voeding te groot of te klein is, en de alarmstroomdrempel en tijddrempel configureerbaar zijn; Standaard niet ingeschakeld; alarminformatie rapporteren aan een extern bedienings- en onderhoudsplatform van derden via het netwerk; |
|
Seriële poortcontrole |
Ondersteun andere apparaten om het apparaat via de seriële poort te bedienen; ondersteunt de configuratie van seriële poortparameters zoals baudrate, databit, pariteitscontrole, stopbit, enz. |
|
Netwerkcontrole |
Ondersteuning van TCP/UDP-netwerkcontroleprotocol; intelligente cascadering kan worden bereikt via de RJ45-netwerkinterface, en tot 255 intelligente energiemanagers voor bediening en onderhoud kunnen tegelijkertijd worden bestuurd; |
|
Zorg voor een API voor apparaatbeheer |
Het apparaat ondersteunt het leveren van een API-interface, is geïntegreerd en wordt beheerd door systemen van derden, en biedt een websocket-interface; |
|
Extra functies |
|
|
Geavanceerde toestemming om per ongeluk aanraken van netwerkvergrendeling te voorkomen |
Beheerders kunnen inloggen op internet en configureren om alle bedieningsknoppen op het voorpaneel van het apparaat te vergrendelen of ontgrendelen om onbedoelde aanrakingen te voorkomen. Ontgrendelen kan alleen worden gedaan na het passeren van de verificatie van de beheerdersbevoegdheid; |
|
Gewone anti-accidentele toetsenvergrendeling |
Ondersteuning voor het vergrendelen of ontgrendelen van de bedieningsknop voor het uitgangsvermogen via de vergrendelknop op het voorpaneel van het apparaat; |
|
Kanaalvertragingsfunctie |
Bij volledig open of volledig gesloten kan de vertragingstijd van elk kanaal afzonderlijk worden ingesteld, met een maximale vertraging van 999 seconden en een standaardvertraging van 1 seconde; |
|
Herstel de geheugenmodus |
Nadat het apparaat is uitgeschakeld en vervolgens weer is ingeschakeld, gaat het automatisch naar de geconfigureerde, vooraf ingestelde modus, inclusief: volledig aan, volledig uit en herstellen naar de status van vóór de stroomstoring |
|
Timer |
8 groepen timers, die willekeurig kunnen worden gecombineerd; ondersteuning voor configuratie van schakeltiming voor elke uitgang, en de cyclusperiode kan worden geconfigureerd om slechts één keer of elke dag, week, maand, enz. te worden uitgevoerd; |
|
Opvragen van de werkstatus |
Ondersteuning voor het opvragen van werkstatusparameters zoals uitgangsspanning, uitgangsstroom, vermogen, energieverbruik, werkuren, enz. voor elk kanaal; ondersteuning voor het opvragen van werkstatusparameters via internet of andere platforms; |
|
Statistieken van het uitgangsvermogen |
Statistieken van het elektriciteitsverbruik van 8 uitvoerpoorten; Ondersteuning bij het opvragen van statistische informatie via internet of andere platforms; de stroom kan handmatig worden gereset; |
|
Systeembeheer |
|
|
Systeeminformatie |
Ondersteuning van webweergave van apparaatinformatie zoals apparaatnaam, apparaattype, apparaatmodel, software- en hardwareversie, MAC-adres, enz. |
|
Wijzig de apparaatnaam |
Ondersteunt het wijzigen van de apparaatnaam via internet; |
|
Systeemconfiguratie |
Ondersteuning van configuratie van tijdsynchronisatie, NTP, bridging en andere functies; |
|
Dienstenlijst |
Ondersteunt het beheer van basissysteemservices, bewaakt de status van elke basissysteemservice en kan systeemserviceprogramma's starten en stoppen; |
|
WebDav |
Ondersteuning voor het uploaden, downloaden, maken, wijzigen en andere bewerkingen van bestanden op het apparaat via internet; |
|
Netwerkconfiguratie |
Ondersteuning van netwerk-IP-adres, subnetmasker, standaardgateway, DNS en andere configuraties; |
|
Controleprotocol |
Ondersteuning van seriële poortprotocol, TCP\UDP-netwerkprotocol; |
|
Fysieke parameters |
|
|
Werkomgeving |
Temperatuur -10 graad -50 graad, vochtigheid 10~80%, aanbevolen hoogte Minder dan of gelijk aan 2000 meter |
|
Opslagomgeving |
Temperatuur {{0}}~65 graden, vochtigheid 0~95%, aanbevolen hoogte Minder dan of gelijk aan 2000 meter |
|
Materiaalgrootte (breedte*hoogte*diepte) |
436,8 mm*50 mm *300 mm |
|
Productgewicht |
Naaktgewicht 4,5 kg, verpakt gewicht 5,4 kg |
