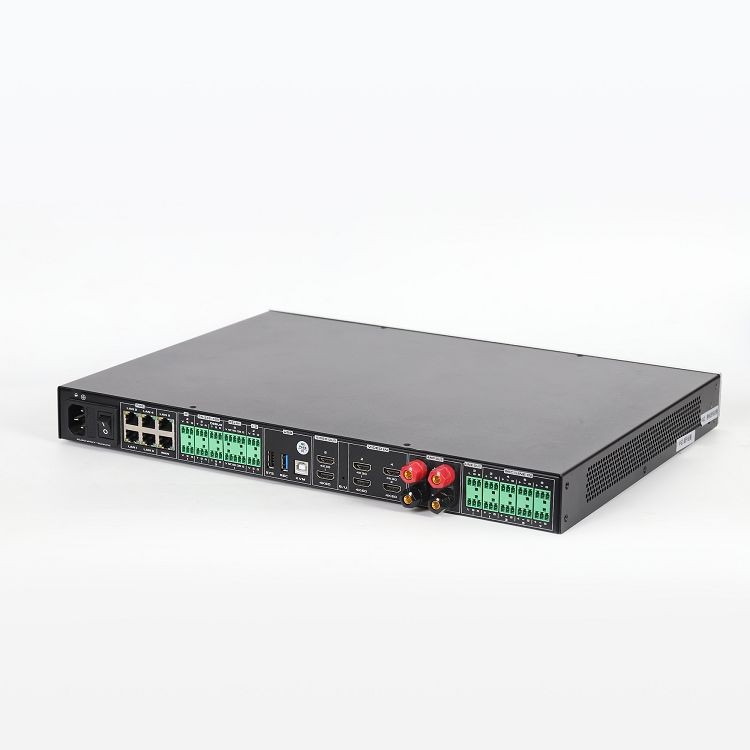

Premium opname- en uitzendterminal voor klaslokalen

De slimme onderwijsterminal TCN108P RO maakt gebruik van een onlangs geüpgradede, krachtige verwerkingschip. Het is een intelligent eindapparaat dat digitale audioverwerking, videomatrix, centrale besturing van het onderwijs, mediaverwerking, video-interactie, IoT-controle, boetiekopname en uitzending, POE-switch en andere functionele modules integreert. De host heeft RS-232, RS-485, RELAY, I/O, infrarood I/R, USB, eindversterkeraansluiting, MIC/LINE IN-ingang (ondersteunt fantoomvoeding), Phoenix-hoofdstereo LINE OUT, HDMI, LAN-poort, WAN-poort en andere rijke input- en output-fysieke interfacetypen, passend bij verschillende audio- en videoapparatuur en omgevingscontroleapparatuur om te voldoen aan de behoeften van onderwijsinformatisering in het toepassingsscenario van een boetiekopname- en uitzendklaslokaal.

Video-ingang:4 HDMI-interfaces (HDMI1- en HDMI3-ingangen ondersteunen 4K30 wanneer de regisseurmodus niet is ingeschakeld), lokale IP-netwerkcameratoegang ondersteunt niet minder dan 16 kanalen en netwerkdoorschakeling ondersteunt niet minder dan 4 kanalen;

Video-uitgang:2 HDMI-interfaces;

Audio-ingang:8-kanaals Phoenix-terminalingangen, ondersteuning voor 48V fantoomvoeding, MIC-ingang en line-in lineaire ingang adaptief;

Audio-uitgang:2 paar Line OUT Phoenix-aansluitingen voor stereo-uitvoer (L/R kan de audiobron onafhankelijk uitvoeren), 2 kanalen 100W bij 8 ohm digitale versterkeruitgangen;

Controlepoort:3 x RS-232/RS-485, 2 x RELAY, 2 x I/O, 2 x infrarood IR, 1 x foutopsporingspoort;

Gigabit netwerkswitch:1 WAN-poort, 5 LAN-poorten, VLAN kan worden verdeeld, LAN1-LAN4 ondersteunt POE-voeding;

USB-interface:2 x USB Type-A, 1x USB Type-B, ondersteunt automatisch kopiëren van opgenomen inhoud en systeemupgrade;

Harde schijf:Ingebouwde standaard 2TB harde schijf;

Installatie:Standaard 19-inch rackinstallatie, hoogte niet meer dan 1U;

ZigBee-gatewaytoegang:Ondersteun de gateway voor toegang tot de terminal via RJ45 en bedien de IoT-module via het bedieningspaneel;

Verbinding:De onderwijsvolgcamera is via een netwerkkabel verbonden met de slimme onderwijsterminal en de camera wordt gevoed door POE;

Schakelknop:Dubbele stroomschakelaars zorgen voor systeemveiligheid, krachtige zachte schakelaar op het voorpaneel, krachtige harde schakelaar op het achterpaneel.

• Ondersteuning van HDMI-signaal en netwerk-RTSP-streamsignaaltoegang, onafhankelijke codering en decodering van elke HDMI-video, 8-kanaal 1080P@30-codering en 8-kanaal 1080P@30-decodering; ondersteuning voor H.265 en H.264;
• Video-interactie heeft een maximale anti-netwerkjitter-capaciteit van maximaal 600 ms, waardoor de soepele voortgang van interactieve gesprekken in principe niet wordt beïnvloed als er netwerkjitter is. De maximale hoofd- en secundaire streams kunnen worden aangepast tot 8 Mbps, de maximale stroomcontrole is 20 keer, het I-frameverzoekinterval kan worden aangepast en de maximale decoderingsfouttolerantiedrempel is 100;
• De host heeft een ingebouwde hybride synthese op meerdere schermen, die verschillende video-switches, toewijzing, ondertitel-overlay, aanpassing van beeldparameters en mozaïekconfiguratie ondersteunt;
• Ingebouwde lokale opname- en opslagfuncties, ondersteunt maximaal 6 kanalen voor video- en audio-opname (filmmodus en bronmodus); ondersteunt RTMP live streaming push-functie, en de live streaming kan willekeurig de audio- en videostream selecteren die is aangesloten op de lokale machine; opgenomen video's kunnen op aanvraag op het WEB worden afgespeeld of via HDMI naar het scherm worden weergegeven voor decodering en weergave; ondersteunt docking met FTP-platforms van derden, het uploaden van opgenomen cursusmateriaal, de uploadtijd kan worden aangepast en de opnametijd kan voor elke dag worden ingesteld (maximaal 24 uur);
• De opgenomen MP4-bestanden kunnen worden gedownload vanaf de W EB-terminal. U kunt ervoor kiezen om de filmmodusbestanden of alle bestanden te downloaden. De opgenomen bestanden kunnen worden gesorteerd op tijd en opnameduur. U kunt de bestanden ook rechtstreeks naar een USB-stick downloaden.
• Ingebouwde videosplits- en synthesefunctie, die enkelscherm-, dubbelscherm-, driescherm-, negen-scherm-, zestien-scherm- en andere enkelscherm-/beeld-in-beeld-/beeld-uit-beeld-synthese kan realiseren en ondertitel-overlay;
• Ondersteuning van toegang tot gedistribueerde besturingssystemen, ondersteuning van terminaltoegang tot beeldvoorbeelden, gedistribueerde visualisatiecontrole en gedistribueerde weergave op het scherm, en worden gebruikt als een gedistribueerde invoer- en uitvoerinterfacemachine;
• Mixfunctie voor audioprocessormodule: ondersteunt het mixen van lokale audio, ingebedde HDMI-audio en externe netwerkaudiostreams naar de lokale audio-interface; ondersteunt ook het mixen van lokale audio, ingebedde HDMI-audio en netwerkaudiostreams in de netwerkaudiomodule;
• Audioverwerkingsmodule, ingebouwde AFC, ANS, AEC, AGC audioverwerkingsalgoritmen, uitgerust met expander, equalizer, compressor, vertraging, limiter en voor- en naverwerkingsmodules; menginstellingen, ondersteuning voor MIC/LINE, HDMI, netwerkaudio-ingang, audiorouting kan LINE OUT, HDMI OUT, eindversterker AMP OUT-uitgang flexibel configureren;
• Ondersteuning van SIP dual-stream videoconferentiegesprekken, ondersteuning van uitgebreide multi-point video-interactie en ondersteuning van video-interactie op afstand van 1+3-party's;
• Communicatieprotocollen: SIP, BFCP dual-stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Ondersteuning voor het automatisch kopiëren van hostopnamebestanden naar een USB-flashdrive, ondersteuning voor het kopiëren van de laatste les en een cursus van een week, geforceerde upgrade van het USB-flashdrivesysteem en herstel van de initiële configuratie;
• Het web heeft een ingebouwd automatisch uitzendstation, dat automatische, halfautomatische en handmatige uitzendmodi ondersteunt; ondersteunt PVW- en PGM-schermwissel-, opname-, pauzeer- en stopbewerkingen; camerabediening, schermsynthese en start van live-uitzending; ondersteunt tijdschema-koppelingsinstellingen;
• Het regiestation ondersteunt het bekijken van voorbeelden van laptopcomputerschermen, desktopcomputerschermen, lerarenpanorama, lerarenclose-up, studentenpanorama, studentenclose-up, linkerbord, rechterbord en PVW- en PGM-schermen; en volgens de regisseurstrategie kan het automatische, semi-automatische en handmatige regisseurbesturing uitvoeren.
• Het regiestation ondersteunt de koppeling met het platform voor lesroosters en voert automatische opnames en automatische regie uit volgens de lesroosterstrategie;
• Camerabediening van het regisseursstation, ondersteunt de bediening van de front-end camera, instellen van vooraf ingestelde posities, oproepen van vooraf ingestelde posities, ondersteunt 10 vooraf ingestelde posities; ondersteunt controle van de brandpuntsafstand van de camera en horizontale rotatie;
• Het regiestation ondersteunt opname- en uitzendcontrole, ondersteunt start-, pauze- en stopbewerkingen voor opnemen en uitzenden; ondersteunt het starten en stoppen van live-uitzendingen; ondersteunt automatische, semi-automatische en handmatige regisseurinstellingen;
• De regisseursconsole ondersteunt lay-outinstellingen, ondersteunt 12 lay-outoproepen in de vaste videosynthesemodus en kan 6 lay-outmodi aanpassen;
• Het regisseursstation ondersteunt lay-outinstellingen voor de videomodus voor HDMI1, HDMI2 en virtuele kanalen met meerdere schermen;
• WEB ondersteunt het wijzigen van de inlogmethode op het bedieningspaneel, en de inlogmethode ondersteunt inloggen met één wachtwoord en gebruikersnaam + wachtwoord;
• Ondersteuning van automatische acquisitie of handmatige instelling van het IP-adres van het apparaat, gateway en maskerinformatie, en ondersteuning van VLAN-verdeling en NAT-configuratie van netwerkpoorten;
• Ondersteuning van videocoderingsinstellingen, u kunt de videocoderingskwaliteit, framesnelheid, bitsnelheid (128K-8M), resolutie, I-frame-interval, I-frame en P-frame kwantiseringscoëfficiënt instellen;
• Ondersteuning van de multicast-functie, u kunt het multicast-adres en de multicast-poort instellen;
• Ondersteuning van automatische opname- en uitzendconfiguratie, stel de docent, student, blackboard camera toegang tot streaminformatie in, configureer handmatig de regisseurcode, regisseurwisselcode; regisseur opnameschermkanaal;
• Ondersteuning van configuratie van automatische uitzendingsgebeurtenissen die de prioriteit van gebeurtenissen en de retentietijd van gebeurtenissen activeren;
• Omgevingscontrolebeheer: u kunt centrale besturingsopdrachten configureren voor elke RS232/485-, I/O- en infraroodbesturingsinterface, scripts, protocollen, geplande taken, IoT-gateways, audio- en videokoppeling, ontwaken van apparaten, netwerkcontrole, Huawei instellen schermbediening (Hongmeng), tweerichtingsanalyse, Beidou AI en andere besturingsfuncties;
• Ondersteunt toegang tot maximaal 16 netwerkvideostreams, kan flexibel de audio- en videoprotocollen, bandbreedtegegevens, netwerkpakketverliesgegevens van de benaderde videostreams monitoren en mozaïeken instellen voor de videostreams; 2. RTSP-streamdoorstuurservice, ondersteunt het bekijken en bekijken van elke RTSP-doorstuurstream op de WEB-pagina, het instellen van het audioprotocol voor elke stream (AAC, G711, G722) en de selectie van videotoegangsbronnen;
• Ondersteuning systeemconfiguratiebestand importeren en exporteren, Android-besturingstablet configuratiebestand importeren en downloaden;
• De opgenomen video kan op aanvraag worden afgespeeld op meerdere schermen op het WEB, of via HDMI naar het scherm worden weergegeven voor decodering en weergave; het ondersteunt ook het verkrijgen van videobestanden van vergelijkbare apparaten in hetzelfde netwerk voor weergave op aanvraag.
